  微阻缓闭止回阀的部分“小改进”
  微阻缓闭止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上,安装在水泵出口处,用以截断介质的回流消除破坏性的水锤,保护管道、使水泵安全运行。
  体形小、重量轻、结构长度只有旋启式止回阀的1/3左右。
  缓闭系统性能优良,长期运动不失灵,能有效地控制阀瓣缓慢关闭,可消除破环性水锤。
  橡胶软密封,封闭性能好,耐磨损,使用寿命长。
  在阀瓣上设有助关弹簧,启闭平稳,无震动,无噪音。
  比其它止回阀流阻小,有明显的节能效果。

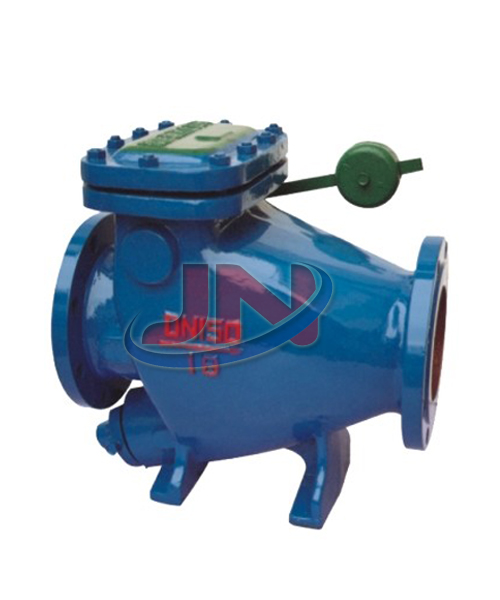

(浙江锦能微阻缓闭止回阀)


  微阻缓闭止回阀的阀体、阀盖、阀瓣(蝶板)、阀轴等重要整机材料应按GB/T的规定。
  缓闭装置阻尼活塞缸的材料应满意体系压力的要求,活塞、活塞杆的名义应镀硬铬,活塞、活塞杆密封圈应采取栈晴橡胶等耐油材料。
  给水用缓闭止回阀阀体内腔及其他与水接触的金属零件所采用的防腐涂料和橡胶密封件应无毒无味。
  微阻缓闭止回阀在原旋启式止回阀阀瓣上增设缓闭副阀。副阀安装在主阀阀瓣下侧或两侧且用螺纹联接,介质正常流动阀门开启时,介质压力将副阀打开,介质通过副阀小孔流入主阀出口端,使主阀进水口端卸压,主阀阀瓣开启,主阀前后压力趋于平衡;介质逆流时,主阀阀瓣在逆流介质作用下快速关闭,而副阀阀体上部为缓冲缸,副阀阀盖旋入阀体上部其盖上有一小孔,副阀阀瓣与其活塞杆空套有一定间隙,活塞与缓冲缸之间采用O型橡胶圈密封,活塞下部与阀瓣之间为平面密封;当副阀阀瓣随主阀阀瓣关闭而关闭时,因副阀阀盖小孔的作用,介质通过小孔逐渐流入副阀缓冲缸上腔体,一部分介质通过副阀阀瓣与活塞杆之间的间隙倒流,故副阀活塞是缓慢关闭的。该结构微阻缓闭止回阀主阀的关闭相当于快关阶段,副阀的缓慢关闭相当于慢关阶段,依据泵站机组水力和机械过渡机理说明该结构设计能有效地防止水锤升压。
  微阻缓闭止回阀中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。橡胶瓣止回阀主要适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
