图解缓闭止回阀中的相关重要部件
发表时间:2019/3/4 9:57:05  |  点击率:1150

  图解缓闭止回阀中的相关重要部件
  缓闭止回阀由阀体、阀盖、阀瓣轴组件、活塞组件、隔离装置及单向阀、微量调节阀等部件组成。它靠进水口介质的流速水头作用,阀瓣自动开启使介质通过。阀体内的压力水通过微量阀流进活塞组件的后腔,将活塞从活塞腔内推出。当水流停止时(或水泵突然停止运行时),由于阀瓣的自重和水倒流的作用,使阀瓣自动关闭。但是由于活塞处于推出位置,顶住阀瓣,使阀瓣不能将阀口全部关闭还剩余20%的开度使水流通过,这时就减弱了水锤压力。当阀瓣压在活塞的端部时,由于反作用力的产生,使活塞后腔的水阻止活塞退出,亦阻止阀瓣的关闭,这时只能通过微量调节阀缓缓流回隔离装置,使阀瓣徐徐关闭。阀瓣分成快速和缓慢两步关闭达到了既防逆又减弱水锤的作用。活塞伸出长短决定了阀瓣缓闭的开度。缓闭开度大,水锤小,延长关闭时间;反之,开度小,会产生破坏性水锤。因此,本产品在结构上采用了缓闭开度调节器,即用拉杆对活塞伸出的长度进行控制。管路的长短决定水锤峰值的周期,为了适应各种系统的缓闭时间的要求,本阀设制了一个微量调节阀,可根据水锤峰值到来的时间长短,准确控制活塞后腔压缩水的流量,也就是控制阀瓣的缓闭时间。关闭时间由1min内任意调节。
  缓闭止回阀在运行中如果发现活塞调整螺杆下来时,这时要先检查是否有压力水;如果有,再检查压力管道的连接处,如漏水,应该排除;如不漏水,这时就应该打开活塞处的排汽阀看是否有压力水,如果有,说明压力水没有进入活塞中,这时就应该把活塞调整螺杆向上推一点,活塞调整螺杆就可以推上去;如不漏水,说明活塞O型圈损坏,解决的方法是及时更换O型圈。
  缓闭止回阀利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。

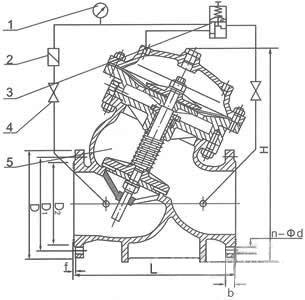

缓闭止回阀


  部件说明:
  1.压力表;2.过滤器;3.控制导阀;4.流量调节阀;5.主阀。
  当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
  当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。调节导阀弹簧即可设定出口压力。
