压差旁通阀

一、压差旁通阀简介：

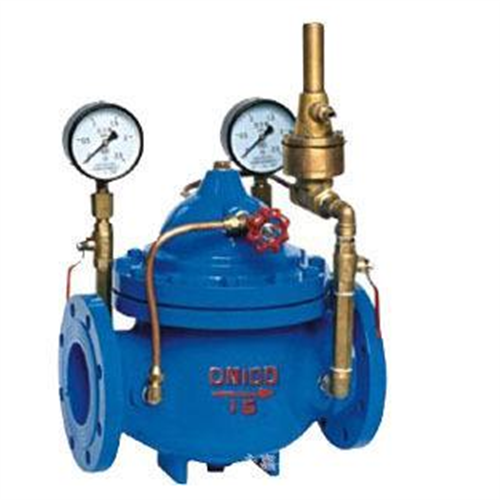

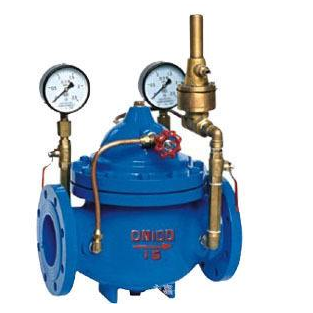

    压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。其工作原理是，当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在社顶值上。

二、压差旁通阀的优点：
1、 压差旁通阀是一种用于空调系统供/回水之间以平衡压差的阀门。
2、 压差旁通阀可提高系统的利用率，保持压差的精确互定直，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。
3、 压差旁通阀优越于其他平衡阀的地方在于它没有执行机构，完全介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。

三、800X压差旁通阀主要外形尺寸：

四、800X压差旁通阀使用说明：
1. 使用前先检查所有闸阀、球阀、针型阀是否在全通状态。
2. 观测供回水之间的压力，根据压差值调整压差向导阀，拧开向导阀之上的顶帽，用活动扳手旋转顶部螺杆，从上往下看，顺时针旋转，时压差增加，逆时针旋转时压差减小，根据所需的左值进行旋转，当压差达到目的所需要求时，拧上顶帽，些时压差就会保证在设定的压差值，而不论管道的压力变化如何。
3. 主阀的动作速度可由针阀进行调整，当顺时针旋转时动作减慢，当逆时针旋转时动作加快，正常情况下，针阀已设定好，而不需要进行调整。

五、800X压差旁通阀安装：
1. 压差旁通阀就小心装卸,建议用软的绳索起吊,以免损坏阀及配管,保护涂装层,阀门应小心地放落地下,不能直接落于地面
2.  安装前的检查：在装卸到目的地后，首先按说明书上的内容检查确认，配管是否正确，连接是否可靠，运输过程中有无对阀门进行损坏，各种零件是否完整。
3. 安装前应清理管道中的杂物，检查相应的法兰与阀门的法兰压力等级，公称通径相一致，以保持管路畅通。
4. 在压差平衡阀前后，应安装两只闸阀，以检测及维修时使用
5. 压差向导阀之感应压力的管道应直接接在供水及回水管道上，以达到能准确反应供回之间的压差，为安装使用的方便，可在感应管道上装上小球阀。

订货须知：
1、订货前请认真了解本产品—800X压差旁通阀，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与 订购时的产品【800X压差旁通阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
