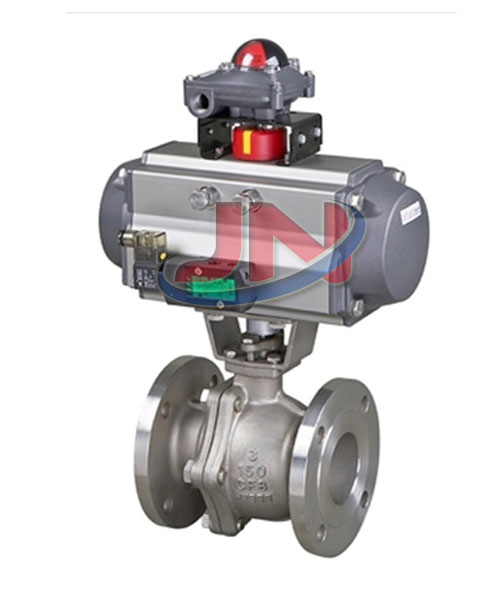

防爆气动球阀

一、防爆气动球阀-概述

防爆气动球阀适用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

二、防爆气动球阀-特点

1、防爆气动球阀主要结构由气动执行器和阀门连接，安装防爆电磁换向阀，电压AC220V或AC380V，接上5kgf/cm²左右压力的气源即可控制阀门，适用于易燃易爆场合。

2、我公司引进欧洲技术开发生产的浮动球阀，是所有阀类中流阻最小的一种，开关迅速方便，只要球体转动90°就完成了全开或全关动作，实现快速启闭。

3、双向密封，密封性能好。阀座采用聚四氟乙烯材料。由于浮动球阀的球体是浮动的，在介质压力作用下，球体能向出口端方向产生一定的位移并紧压在出口端的密封面上，而且密封力随着介质压力的增加而增大。阀杆采用防吹出和防静电结构设计。

3、上法兰采用ISO5211执行机构安装平台。方便安装电动、气动执行器，节省安装空间。

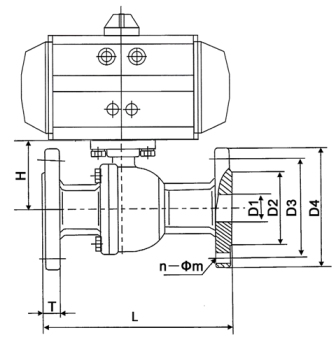

结构示意图

三、防爆气动球阀-技术参数

公称通径：DN15-250（mm）

公称压力：1.6-6.4MPa

连接方式：法兰

阀体材料：WCB、CF8、CF8M

球体材料：2Cr13、CF8、CF8 M

阀 座：PTFE、PPL、2C13+渗氮

设计标准：GB/T12237—1989

连接法兰：JB/T79-94；GB/T17241.6-1998

试验标准：GB/T13927—1992

防爆气动球阀安装执行器及附件

气动执行器、防爆电磁换向阀、防爆限位开关、手操机构

防爆气动球阀适用介质易燃易爆的气体、液体、粉尘等介质。

四、防爆气动球阀-主要尺寸          单位：mm

五、、防爆气动球阀型号编制说明
