气动薄型球阀

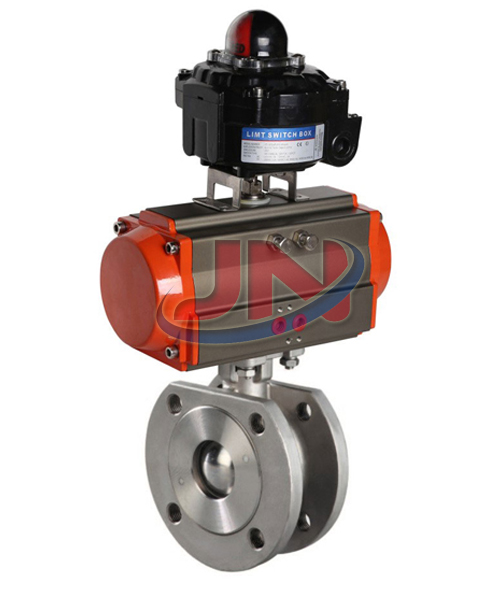

气动对夹式球阀,气动薄型球阀连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。球芯通道形状有矩形、V形及O形。是引进意大利技术进行国产化设计而发展出的新一代超短型球阀,该产品具有结构紧凑、体积小、重量轻、安装方便等特点,广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
更新时间：2018/8/22

型号：Q671F
类别：气动薄型球阀
价格：0
产地：

一、气动薄型球阀-产品概述

气动对夹球阀，也称为气动超薄球阀。是我公司引进意大利技术进行国产化设计而发展出的新一代气动超短法兰球阀，球芯通道形状有矩形、V形及O形。气动对夹球阀具有结构紧凑、体积小、重量轻、安装方便等特点。对夹式气动球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。气动对夹球阀、气动超薄球阀它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。气动对夹球阀可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

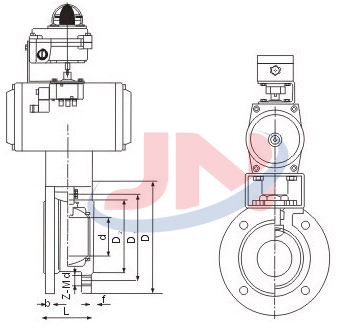

二、气动薄型球阀-结构示意图

三、气动薄型球阀-技术参数和性能

GTD/ATD气动执行机构技术参数		阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN15～200mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.6、2.5、4.0、6.4MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	碳钢、304/316/316L不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	球体材质	304/316/316L不锈钢
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	PTFE、PPL、金属密封
动作范围	0～90°±5°	温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
接口螺纹	GTD40～GTD83/ATD50～ATD88 G1/8″	适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
接口螺纹	GTD110～GTD350/ATD100～200 G1/4″	适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	结构紧凑、体积小、重量轻、安装方便

四、气动薄型球阀-外形尺寸

公称通径DN	L	L1	H	D	D1	执行器型号
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	仅供参考
15	32	140	144	95	65	ATD-50
20	38	140	149	105	75	ATD-50
25	45	158	172	115	86	ATD-63
32	55	158	180	136	100	ATD-63
40	62	210	202	146	110	ATD-75
50	72	248	220	160	125	ATD-88
65	95	248	230	180	145	ATD-88
80	120	268	255	195	160	ATD-100
100	145	345	322	215	180	ATD-125
125	200	410	352	245	210	ATD-145
150	225	438	382	280	240	ATD-160
200	230	487	390	335	295	ATD-190
