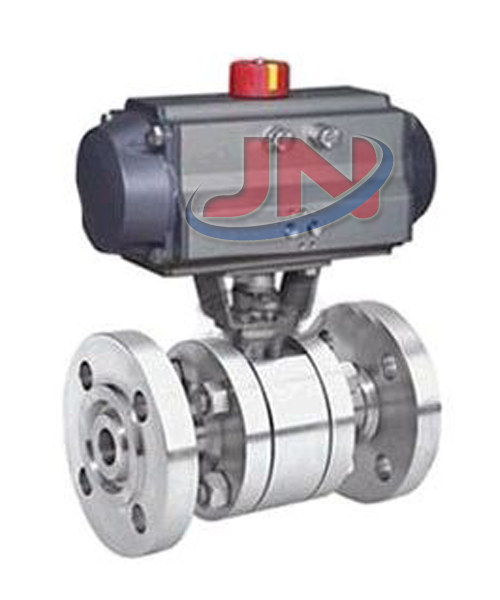

气动高压球阀

气动高压球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～42.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
更新时间：2018/8/22

型号：Q641F
类别：气动高压球阀
价格：3750
产地：温州永嘉县瓯北镇

一、气动高压球阀-概述：

气动高压球阀可配以阀门定位器输入控制信号(4-20mA电流或1-5VDC电压)即可实现对球阀的角度旋转运转，气动高压锻钢球阀可配行程限位开关、电磁阀、减压阀及0.1-0.7MPa气源压力即可实现开关操作，限位开关可输出无源触点信号和阀门开关到位灯。不锈钢气动锻钢高压球阀主要适用于水、油、气等非腐蚀性介质和酸碱腐蚀性介质。

二、气动高压球阀-优点：
1、齿轮式双活塞，输出力矩大，体积小
2、气缸选用铝金材料，重量轻、外形美观
3、可在顶部、底部安装手动操作机构
4、齿条式连接可调节开启角度、额定流量
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作
6、IS05211标准连接为产品的安装更换提供了方便
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度

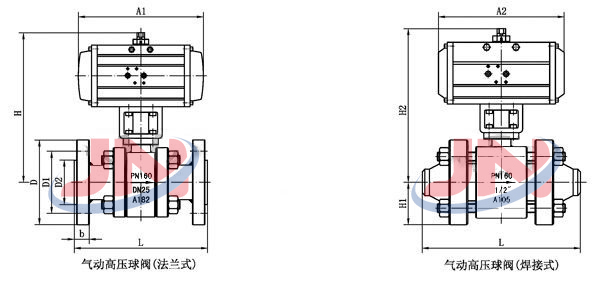

三、气动高压球阀-结构图

四、气动高压球阀-结构标准：

阀体形式	三段式锻造阀体
公称通径	DN15～300mm、1/2"～12"
公称压力	国标PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美标ANSI 150、300、600、900LB
法兰标准	ANSI、GB、JB、HG等
连接形式	法兰式、焊接式、螺纹式(适用于PN10MPa以内)
阀盖形式	整体式
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

五、气动高压球阀-附件和接口规格：

执行器型号	GT、SR、ST、AT、AW系列单(双)作用气动执行机构
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
