电动调节蝶阀

一、电动调节蝶阀-产品介绍

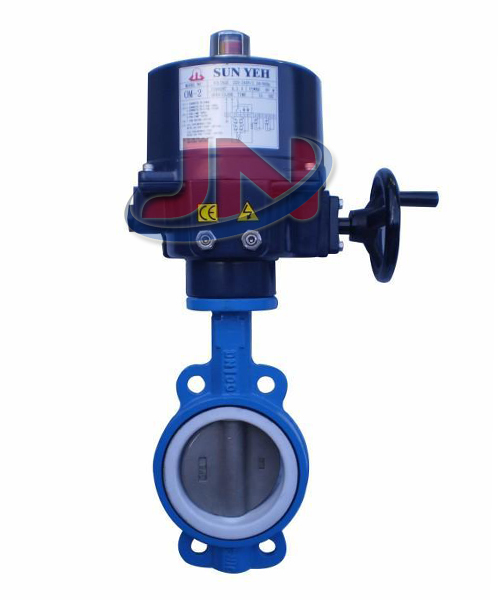

电动调节蝶阀,智能调节蝶阀采用一体化结构，有开关型和调节型两种。开关型用单相交流电源直接控制阀门开闭。调节型有内装阀门定位器、伺服放大器和外接伺服操作器等形式，采用输入控制信号（4-20mA DC）即可控制阀门运转。具有功能强，体积小，性能可靠等优点。配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。它可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。

二、电动调节蝶阀-特点：
1、功能强劲：智能型、比例式、开关式、各类信号输出型应有尽有
2、体积小巧：体积仅相当于同类产品的35%左右
3、轻便宜人：重量仅相当于同类产品的30%左右
4、性能可靠：轴承和电气元件等关键零部件采用进口名牌产品
5、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰
6、精密耐磨：蜗轮输出轴一体化特殊铜合金锻造、强度高、耐磨性好
7、回差极小：蜗轮输出轴一体化、避免了键联结的间隙、传动精度高
8、安全保证：通过AC1500V耐压检测，特制线锁紧固电缆线、连线可靠
9、配套简单：采用单相电源、外接线路特别简单，也可做AC380V、直流电源
10、使用方便：免加油、免点检、防水防锈、任意角度安装
11、保护装置：双重限位、过热保护、过载保护
12、多种速度：全行程时间5秒、10秒、15秒、30秒、60秒、120秒
13、防腐防锈：支架、联轴器、螺钉均采用不锈钢
14、智能数控：数字设定、数字整定、高度精确、自诊断、一机多能集成一体：智能控制模块高度集成于电动装置本体中，无须外接定位器等

三、电动调节蝶阀-示意图

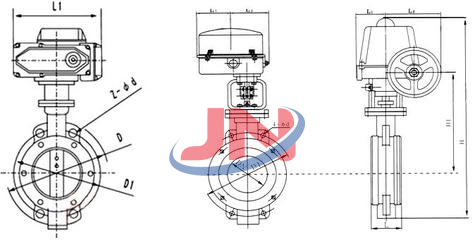

五、电动调节蝶阀-连接尺寸

电动调节蝶阀按连接形式主要分为：法兰式、对夹式和突耳式。其阀体、阀板、阀轴为同心结构设计，蝶阀具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物等特点，是管路优先选用的电控蝶阀。电动调节蝶阀既可作切断介质用，又可作调节介质的流量用。
