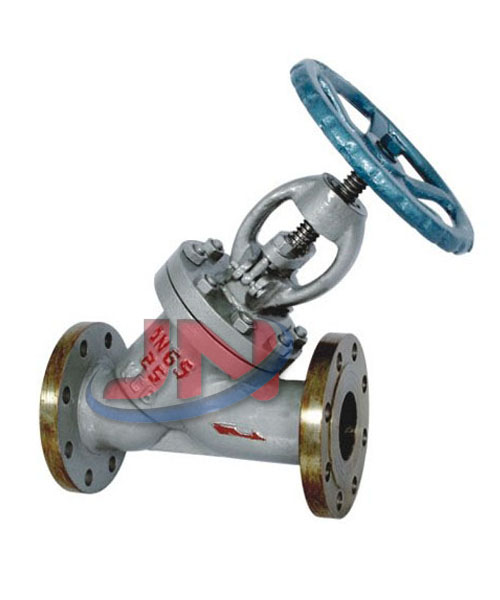

直流式截止阀

一、直流式截止阀简介：
    直流式截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。主要技术参数型号公称压力MPa1.6J45H-16试验压力MPa壳体2.4密封1.6工作温度-30～180℃使用介质水主要零件材料型号阀杆、阀盖灰铸铁灰铸铜J45H-16阀杆、阀瓣碳钢阀杆螺母铜填料石墨石棉盘根主要外形尺寸法兰尺寸按 JB78 PN1.6MPa规定.

二、直流式截止阀技术参数：

三、直流式截止阀零件材料：

四、直流式截止阀外形尺寸：

四、特点：
    直流式截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道也有一定的角度，阀体可制成整体式或分开式。直流式截止阀几乎不改变流体的流动方向，在截止阀中流阻最小，阀座和阀瓣密封面可堆焊硬质合金，使整个阀门更耐冲刷和腐蚀，非常适合于氧化铝系统中的管路控制，同时也适合于有结焦和固体颗粒的管道中。

五、工作原理：
    直流式截止阀可成直通式和角式阀门的中间状态，为了改变直通式曲折的流体通道，把阀座孔与阀体设计成一定角度，使流道变得与轴线更平直，以减少压力损失。在大多应用条件下这种结构都比较受欢迎，大量用于蒸汽系统；固体输送能力得到很大改善，但使用中还需要谨慎测试，直流式截止阀同样只具备单流向。

六、直流式截止阀结构：
   阀瓣通常是平面的、带爪形导向的或锥形的，以满足不同工况的要求，锥形阀瓣剖面可以设计成多个锥度，以产生初级和次级节流，平面阀瓣和带爪形导向阀瓣的阀门可加装一个擦拭件，用以在密封前清洁阀座，或者在阀座上加装一个橡胶密封件，以提高阀门的密封性能。直流式截止阀通常采用铸造成形，高压阀门用锻造成形。根据不同工况需求，可选用如双相不锈钢之类的特殊材料制造。
