一、简介：

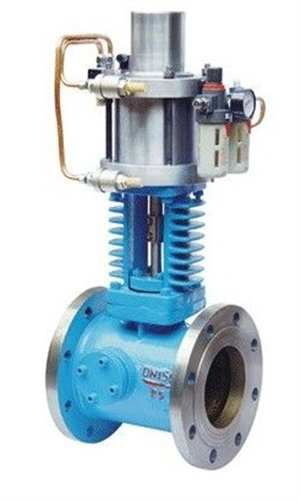

在国外同类产品的基础上，采用目前最先进的设计、制造、材料技术、重新开发的完全满足国内600MW、1000MW以下发电机组汽轮机抽汽系统需要的阀门产品，技术性能达国际先进水平，为国内外近百家电力企业提供了数百台质优价廉的产品，得到了众多用户的一致好评，已经替代部分进口，为国家节约了大量外汇。该系列产品主要用在600MW以下火力发电汽轮机抽汽系统，防止介质或水倒流，对汽轮机水泵等重要设施起到保护作用。其性能要求为在管道介质倒流、断电、事故等非常状态下，该阀门瞬间关闭，关闭时间小于0.5秒。抽气止回阀安装于从汽轮机中低压导汽管引出的抽气水平管路中，主要为防止抽气管路中的蒸汽或事故情况下倒灌，引起汽轮机超速。
二、快速抽汽逆止阀特点:
1、阀板采用大斜角，缩短开启关闭行程，气体助关实现快速启闭，三维偏心密封结构，开启密封即分离，关闭接触即密封，启闭轻便灵活。（≤DN250采用截止式）
2、阀板受助关推力，达到截止、止回的目的。
3、快速关闭时间可达０.５~1秒，紧急切断安全可靠。
三、快速抽汽逆止阀技术要求：
1.气源接口：RC1/2
2.气缸操作压力：0.3-0.6MPa
3.紧急切断时间；0.5-1秒
4.连接法兰：JB/T79-94
5.结构长度：GB 12221-89
6.电源电压：AC220-DC24V（订货时注明）
四、快速抽汽逆止阀主要技术参数：
公称通径（mm）
100～1600
公称压力（MPa）
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气压密封试验
适用介质
水、蒸汽、煤气
适用温度（℃）
软密封：≤80℃；C碳素钢-29-425℃； I合金钢-29-530℃；P 铬镍钛钢与R铬镍钼钛钢-196-600℃
五、主要零件材料（附图1）
1
阀体
WCB
12
端盖
2
阀瓣
25/1Cr18NiTi
13
阀轴
1Cr18NiTi
3
阀杆
2Cr13/1Cr18NiTi
14
手动试验操作阀
4
导向套
15
进气接管
铜管
5
填料
柔性石墨
16
2位5通电磁阀
组合件
6
填料压盖
25
17
关阀气管
7
支架
18
开阀气管
8
指示盘
19
快速排气阀
9
20
10
助关气缸
21
信号反馈装置
11
气源处理三联件
标准件
22
（附图2）
23
33
24
34
螺栓+螺母
35
26
36
27
37
28
38
29
39
30
40
31
气缸连接杆
41
32
42
CKH663Y阀用于电厂或热电厂抽气系统，或其它系统的和水等非腐蚀性介质管道上，防止汽轮机级负荷时汽轮机内的压力突然降低，抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮对片打碎，毁坏汽轮发电机的恶性事故，并防止加热器系统管道泄漏使水从抽汽紧密的关闭，确保在给水加热器出现水位超高时，气动装置部件接到液体逆流信号后，将汽轮机迅速隔开，给汽轮机或抽气系统以最大保护。
产品型号
压力等级
强度试验压力
密封试验压力
适用介质温度
气缸气源压力
H664Y-150Lb
150Lb
3.0Mpa
2.2Mpa
≤425℃
0.6Mpa
H664Y-150LbC6
≤510℃
H664Y-300Lb
300Lb
7.5Mpa
5.5Mpa
H664Y-600Lb
600Lb
15.0Mpa
10.0Mpa
H664Y-900LbC6
900Lb
24.0Mpa
18Mpa
H664H-20
2.0Mpa
H664H-50
5.0Mpa
H664H-100
11.0Mpa
H664Y-64C6
6.4Mpa
9.6Mpa
7.1Mpa
H664Y-100C6
H764H-20
0.6Mpa（液压）
H764H-40
4.0Mpa
6.0Mpa
4.4Mpa
H764H-64
