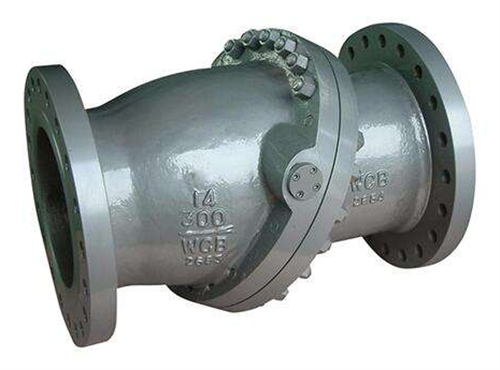

斜盘式止回阀

一、斜盘式止回阀简介：
   斜盘式止回阀有一种圆盘式的关闭件，阀瓣绕摇杆轴旋转，并与阀座面偏置。阀瓣转下与阀座密合时关闭，开启时阀瓣从阀座上升起。由于整个阀瓣的重心移动轨迹只在全开与关闭位置之间，行程很短，所以斜盘止回阀的关闭很快。斜盘式止回阀的阀瓣是安装在阀轴上的碟状斜盘，阀座为特制的浮动、弹性金属硬密封阀座，从而保证阀座能与阀瓣自动调节对位。

二、斜盘式止回阀工作原理：
   斜盘式止回阀的阀座密封是斜圆锥体的一部分，阀座与阀瓣间形成的密封线为近似椭圆形曲线，该曲线所在平面与阀门流道中心线的夹角为60°；近似椭圆密封线的长轴中心与锥体轴线形成一个角度偏心，即阀座密封面所在圆锥体的轴线和阀体流道中心线之间形成第二个偏心夹角为15°-20°；阀瓣旋转轴的轴线相对于圆锥体的轴线形成一偏心量，且相对于密封线所在平面也处于偏心位置，形成一偏心量。当介质的压力达到其工作压力时，阀瓣就开启，当介质的压力降低后，蝶状斜盘阀瓣就自动关闭。因该阀瓣与金属阀座具有三偏心蝶阀的特征，这种结构使得阀瓣能够进行钟摆式运动。圆盘斜角形阀座和漏斗形阀瓣结合和分离期间都不会出现摩擦或滑动接触。在关闭时它能迅速地在无须借助外力的情况下，与阀座几乎无冲击。无碰撞而实现密封。同时它具有大流量小流阻的特性。

三、斜盘式止回阀特点：
1、止回阀的撞击现象，是由于在流体倒流之前，阀门的阀瓣没有到达关闭位置造成的。斜盘式止回阀能够迅速关闭是由于阀瓣的运行距离很短，因此能够迅速到达阀座位置，从而zui大限度减小撞击现象。
2、斜盘式止回阀适用于防止水平或垂直管路上的流体倒流。在垂直管路，或水平到垂直之间的任何倾斜角度的管路上，这些止回阀仅适用于介质流向朝上的管路。
3、斜盘式止回阀自动运作。其在流体流速压力下开启，在重力作用下关闭。阀座密封负载和紧密性与反压力相关。如果流速压力不足以将阀门支撑在敞开的、稳定的位置，则阀瓣和其他活动部件将会持续振动。为了避免出现运动部件的过早磨损、噪声或振动运行，就要根据流体状态选择止回阀的通径。

四、斜盘式止回阀主要结构参数：

Class 300 主要尺寸：

订货须知：
1、订货前请认真了解本产品—斜盘式止回阀，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与 订购时的产品【斜盘式止回阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
