气动快速抽汽止回阀

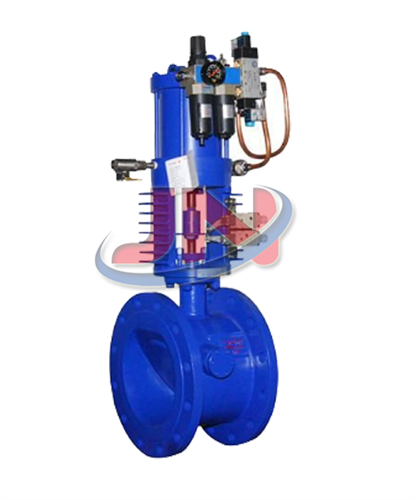

一、CKH643H气动快速抽汽止回阀简介：
    阀瓣采用大角度斜置，缩短启闭行程，并有气（液）压助关，实现快速关闭。大偏心金属密封结构，加上阀瓣受气（液）压助关推力，达到止回的目的，三维偏心锥面密封结构，开启密封即分离，关闭接触即密封，在高温工况下不会出现封圈卡死现象。在动作油缸和阀体之间装有散热支架，防止阀门的热量传递到动作油缸上，延缓了油缸内的密封件，提高了使用寿命。阀瓣和快关装置的是处于分离状态，阀门开启时，油缸只是一个蓄能的动作。在系统正常工作的时候，此阀门相当于普通止回阀，阀瓣处于自由活动状态。在紧急事故时，液压缸动作并释放压缩弹簧能量，达到快速关闭的目的。


二、CKH643H气动快速抽汽止回阀工作原理：
1、正常状态：
电磁铁得电，高压油经三位四通阀进入液压锁内，同时打开二只液控单向阀进入抽汽快关门的动作油缸的有杆腔，使快关门打开，动作油缸的无杆腔通过已打开的液控单向阀经三位四通阀回油，电磁铁失电（延时继电器控制）液压锁自动关闭，保持油缸内的压力。
2、事故状态：
事故电信号使电磁铁得电，三位四通阀动作，动作油缸的有杆腔切换到回油，同时动作油缸的无杆腔进高压油，使快关门动作。电磁铁失电（延时继电器控制）液压锁自动关闭，保持油缸内的压力，电磁铁断电后，电路自锁，手动复位（手动、自动可切换）。

三、CKH643H气动快速抽汽止回阀性能规范：

订货须知：
1、订货前请认真了解本产品—CKH643H气动快速抽汽止回阀，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与 订购时的产品【CKH643H气动快速抽汽止回阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
