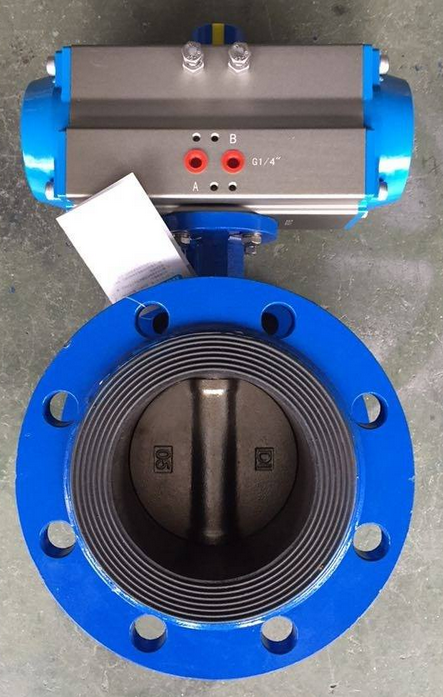

气动蝶阀

气动蝶阀是由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用；其主要特点为设计新颖、合理、结构独特，重量轻，启闭迅速。
更新时间：2018/10/15

型号：D641X
类别：气动蝶阀
价格：660
产地：温州永嘉县瓯北镇

一、D641X气动蝶阀-简介：
气动蝶阀是由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用；其主要特点为设计新颖、合理、结构独特，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧；可以任何位置安装，维修方便。密封件可以更换，密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐腐蚀，使用寿命长等特点。
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

二、气动蝶阀-特点：
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

三、气动蝶阀-主要技术参数：

公称通径	DN（mm）	50～1200
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

四、D641X气动蝶阀-零件的材质：

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

五、D641X气动蝶阀-连接尺寸：

公称通径 DN	尺寸（mm）											执行器型号（仅供参考）
公称通径 DN	L	H	D（0.6）	D（1.0）	D（1.6）	D1（0.6）	D1（1.0）	D1（1.6）	n-d（0.6）	n-d（1.0）	n-d（1.6）	执行器型号（仅供参考）
50	108	82.5	140	165	165	110	125	125	4-14	4-18	4-18	GTD-63
65	112	92.5	160	185	185	130	145	145	4-14	4-18	4-18	GTD-63
80	114	100	190	200	200	150	160	160	4-18	8-18	8-18	GTD-83
100	127	110	210	220	220	170	180	180	4-18	8-18	8-18	GTD-83
125	140	125	240	250	250	200	210	210	8-18	8-18	8-18	GTD-110
150	140	142.5	265	285	285	225	240	240	8-18	8-22	8-22	GTD-110
200	152	170	320	340	340	280	295	295	8-18	8-22	12-22	GTD-127
250	250	197.5	375	395	405	335	350	355	12-18	12-22	12-26	GTD-160
300	270	222.5	440	445	460	395	400	410	12-22	12-22	12-26	GTD-160或AW13
350	290	252.5	490	505	520	445	460	470	12-22	16-22	16-26	AW13
400	310	282.5	540	565	580	495	515	525	16-22	16-26	16-30	AW17
450	330	307.5	595	615	640	550	565	585	16-22	20-26	20-30	AW17
500	350	335	645	670	715	600	620	650	20-22	20-26	20-33	AW17
600	390	390	755	780	840	705	725	770	20-26	20-30	20-36	AW20
700	430	447.5	860	895	910	810	840	840	24-26	24-30	24-36	AW20
800	470	507.5	975	1015	1025	920	950	950	24-30	24-33	24-39	AW28
900	510	557.5	1075	1115	1125	1020	1050	1050	34-30	28-33	28-39	AW28
1000	550	615	1175	1230	1255	1120	1160	1170	28-30	28-36	28-42	AW35
1200	630	727.5	1405	1455	1458	1340	1380	1390	32-33	32-39	32-48	AW40

订货须知：
1、订货前请认真了解本产品—气动蝶阀，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【气动蝶阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
