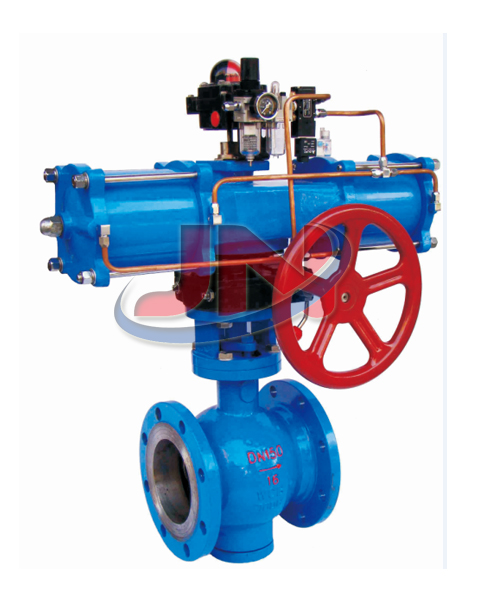

气动偏心半球阀

气动偏心半球阀是采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。 V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。
更新时间：2018/10/19

型号：PQ640F
类别：气动球阀
价格：1650
产地：温州市永嘉县瓯北镇

一、PQ640F气动偏心半球阀简介：
气动偏心半球阀是采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。 V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得尤为优越。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大，压力损失小。结构紧凑，通用性强，流量特性为近似等百分比，可调范围大，最大可调比为100:1。蜗轮传动V型球阀还具有精确调节并可靠定位的功能。V型球阀适用Class150～600、PN1.6～10.0MPa，工作温度≤200℃的各种管路上，用于调节节管路中介质的压力及流量，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。

二、零部件材料材料：

序号	名称	代号	材料
序号	名称	代号	WCB	304 CF8	316 CF8M
1	阀体		WCB ZG230-450	0Cr18Ni9	0Cr18Ni12Mo2Ti
2	下端盖		Q235-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
3	内六角圆柱头螺钉	GB/T70-2000	Q235-A	1Cr17Ni2	0Cr18Ni12Mo2Ti
4	下固定轴调节螺栓		Q235-A	1Cr17Ni2	1Cr17Ni2
5	六角螺母	GB/T6710-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
6	下垫片		不锈钢柔性石墨；PTFE；316夹柔性石墨
7	下轴承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
8	下固定轴		2Cr13	304	0Cr18Ni12Mo2Ti
9	球体		ZG2Cr13	0Cr18Ni9	0Cr18Ni12Mo2Ti
10	阀座压圈		Q225-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
11	阀座		Q225-A	PTFE/1Cr18Ni12Mo2Ti	PTFE/1Cr18Ni12Mo2Ti
12	内六角圆柱头螺钉	GB/T70-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
13	阀座垫片		不锈钢柔性石墨	1Cr17Ni2	0Cr18Ni12Mo2Ti
14	阀杆		2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
15	上轴承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
16	对开圆环		1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
17	定位圈		1Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
18	填料		柔性石墨	柔性石墨；PTFE	柔性石墨；PTFE
19	六角螺塞垫片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
20	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
21	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
22	支架		WCB ZG230-450	WCB；304	WCB；304
23	双头螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
24	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni9	0Cr18Ni9
25	填料压套		1Cr13	1Cr18Ni12Mo2Ti/1Cr18Ni9	1Cr18Ni12Mo2Ti/1Cr18Ni9
26	填料压板		WCB	0Cr18Ni9	0Cr18Ni9
27	双头螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
28	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni	0Cr18Ni
29	六角螺栓	GB/T5783-200	Q235-A	1Cr17Ni2	1Cr17Ni2
30	驱动装置
31	六角螺塞垫片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
32	六角螺塞		2Cr13	0Cr18Ni9Ti	0Cr18Ni9Ti

三、主要外形及连接尺寸：

公称压力 PN/Mpa	公称通径 DN/mm	尺寸（mm）
公称压力 PN/Mpa	公称通径 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210
EQ340H EQ340Y-10 C （WCB/304/316）
公称压力 PN/Mpa	公称通径 DN/mm	尺寸（mm）
公称压力 PN/Mpa	公称通径 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210

三、产品工作压力：
气动偏心半球阀其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求。密封严密、输送有害气体可达零泄露。密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。此外，用户将压紧螺母拧掉，调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端。

四、适用范围：
气动偏心半球阀适用于石油，化工，治金，电力，轻纺，造纸，水利等各部门中低压管路系统，同时还适用于污水处理，蒸汽，空气，煤气，沙浆，矿浆等弱污浊流体介质的输送和截流，节流等。

订货须知：
1、订货前请认真了解本产品—PQ640F气动偏心半球阀，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【PQ640F气动偏心半球阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
