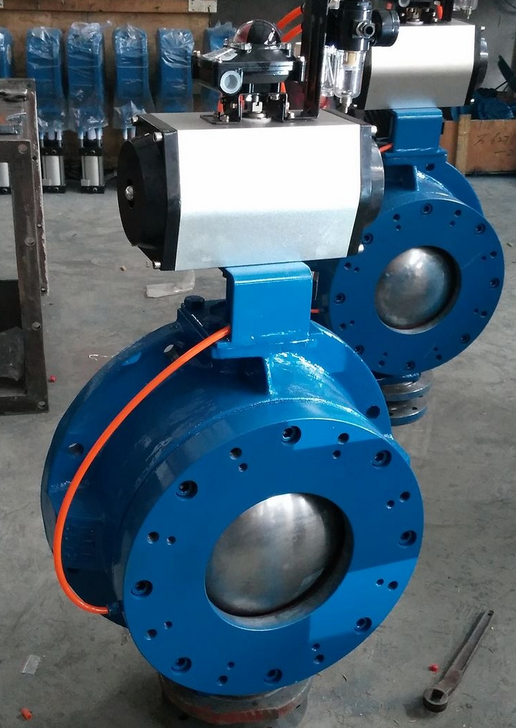

气动圆顶阀

一、YDF气动圆顶阀简介：
       圆顶阀关闭时，阀瓣转动90至关位，在接到到位信号后，膜片密封环内充入0.6MPa的压缩空气，发生弹性变形，使之与阀瓣紧密贴合，实现密封。阀门开启时，膜片密封环内压缩空气泄压，依靠自身弹性回缩，然后气缸延时数秒后动作，球体转动90至开位，由于阀瓣与膜片密封环不接触，启闭转矩小，磨损小，从而提高了使用寿命，大大降低了维修费用和时间。气缸采用全封闭回转推杆式直缸驱动，在封闭腔内实现轨迹转换，回转输出，即使在粉尘浓度较高的恶劣工况下，也不会由于密封件的磨损而导致内泄漏，保证了阀门动作可靠性。四、使用与维护1.进料圆顶阀使用前，应认真检查阀门阀瓣及膜片密封环有无损坏现象，阀门动作是否灵活；安装时应注意进料圆顶阀的进料口、出料口方向；该阀可水平或竖直安装；法兰联接时，要加衬密封垫片，连接螺栓应交叉均匀拧紧；连接气缸进、出气管路；充气检查进、出气管路连接是否正确。

二、YDF气动圆顶阀参数：
系统工作压力    MPa    0.35
(工作点)供气压力：
低压力    MPa    0.5
高压力    MPa    0.8
压力开关的高点压力    MPa    0.5
气缸型号        DA-160
系统工作电压    V    220VAC/24VDC
环境温度    ℃    -20~55
额定工作温度    ℃    150

三、YDF-A气动圆顶阀主要技术参数?
口径DN150、DN200、DN250、DN300
公称压力?
工作温度≤200°C
控制气源压力
耗气量1?3L次
气缸输出转矩75?650N.m5bar

四、气动圆顶阀工作原理：
    圆顶阀阀芯是一个球面圆顶圆顶阀在开关过程中阀芯与橡胶密封圈间保持有约2mm的间隙使阀芯与橡胶密封圈可以以无接触的方式运动目的是使阀芯与橡胶密封圈之间不产生磨擦减少磨损。圆顶阀的气动执行元件为全密封直线或扇形气缸直接驱动圆顶阀转动有效地防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时橡胶密封圈充气、膨胀紧紧地压在球面圆顶阀芯上从而形成一个非常可靠密封环带阻止了管道内物料的流动。?圆顶阀阀芯根据使用场合的不同采用不同材料表面进行不同硬化处理方式利用阀芯光滑坚硬的表面可保证与橡胶密封圈良好的紧密接触以确保密封的可靠。橡胶密封圈采用特种橡胶制成具有耐高温、耐腐蚀、耐磨损、耐老化等特点使用寿命长。阀门开启时料口全流通无阻挡。该阀适用于气体、液体、半流体及固体粉末等物质。


五、圆顶阀用途及特点：
   圆顶阀球型气锁阀是一种新型的快速关闭阀门它采用国际先进的气封式结构阀门启闭时阀芯与可充气密封圈之间无接触密封圈采用特殊配方橡胶制成可广泛应用于粉状物料的密封是气力输送系统中的关键部件广泛应用于电力、冶金、化工、食品、制药等领域。阀芯动作时与密封圈无接触、运行阻力小、使用寿命长。采用可充气式密封圈密封性好。气动执行器采用直线汽缸或扇形气缸全封闭驱动输出扭距大性能可靠可满足在恶劣工况条件下工作。

订货须知：
1、订货前请认真了解本产品—气动圆顶阀，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与 订购时的产品【气动圆顶阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
