一、简介:

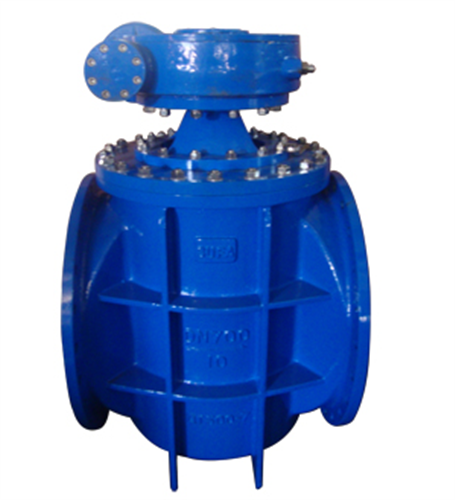

  偏心旋塞阀—-旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形;而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀zui适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。本公司生产的PLV偏心旋塞阀独具的偏心密封设计，较传统旋塞阀大大降低了操作扭距，且zui大限度地减少了密封面的磨损，延长了阀门的使用寿命。矩形直通流道，水头损失小，流量调节线性佳。PLV偏心旋塞阀适用于城市污水、工业污水、泥浆及清水等工作环境，作为截流或调节装置使用



二、产品特点：
1、双偏心设计、低摩擦开启和关闭，确保零泄露。
2、含镍90％，3mm厚的堆焊阀座，或高性能树脂阀座，能满足多种的耐腐蚀要求。
3、V型组合密封圈，可在不卸下操作装置的情况下进行更换。
4、密封胶加注口设计，可延长阀门适用周期。
5、阀轴承为自润滑材料，无需加润滑脂，对阀轴磨损很小。
6、旋塞体模压热包胶，无橡胶脱落和冲刷腐蚀的担忧。
7、阀盖和阀体用O型圈密封，螺栓数量减少，方便维修。
8、提供阀门进出口压力表接头，方便用户控制和测定流量。



三、主要零部件材料：

零件名称

材质

阀体

ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M

旋塞

ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M

阀座

不锈钢、镍合金或树脂

O型密封圈

橡胶EPDM、NBR

轴承

自润滑材料

阀盖

ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M

V型密封圈

橡胶EPDM、NBR

压盖

ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M



四、偏心旋塞阀结构图：



五、偏心旋塞阀外形尺寸：

型号		PLV-150LB
压力等级		150LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4	5	6	8	10	12	14
L-RF		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
L-BW		152	178	203	216	229	267	305	330	356	381	394	457	533	610	686
H		59	60	75	95	107	142	152	178	252	272	342	398	495	580	625
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
重量（Kg）		10	9.5	14	17	19	21	29	33	48	75	98	125	171	230	370
型号		PLV-300LB
压力等级		300LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4	5	6	8	10	12	14
L-RF		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
L-BW		152	178	203	216	229	267	305	330	356	381	457	521	559	635	762
H		59	63	75	95	107	142	152	178	252	272	342	398	495	580	625
W		400	400	500	600	600	820	1000	1000	300	300	320	320	350	380	380
重量（Kg）		12	14	16	19	21	24	31	36	61	86	130	190	255	380	560
型号		PLV-600LB
压力等级		600LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4	5	6	8	10	12	14
L-RF·BW		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		59	63	75	95	107	142	152	178	252	272	342	398	495	580	625
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
重量（Kg）		14	16	18	20	24	29	35	47	91	129	210	320	660	920	1250
型号		PLV-900LB
压力等级		900LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4	5	6	8	10	12	14
L-RF·BW		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		59	63	75	95	107	142	152	178	252	272	342	398	495	580	625
W		400	400	500	600	600	820	1000	1000	300	300	320	320	350	380	380
重量（Kg）		17	29	21	24	30	37	44	65	110	160	255	380	810	1050	146

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与 订购时的产品【偏心旋塞阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
