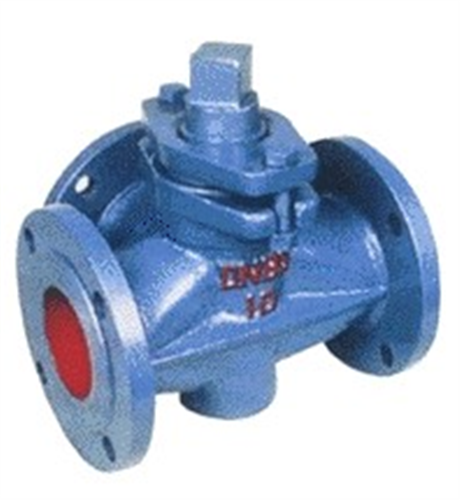

三通旋塞阀

三通旋塞阀通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形;而在锥形阀塞中，通道成梯形。
更新时间：2018/11/7

型号：X44F
类别：三通旋塞阀
价格：700
产地：温州

一、三通旋塞阀简介：
三通旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。

二、三通旋塞阀特点：
（1）适用于经常操作，启闭迅速、轻便。
（2）流体阻力小。
（3）结构简单，相对体积小，重量轻，便于维修。
（4）密封性能好
（5）不受安装方向的限制，介质的流向可任意。
（6）无振动，噪声小。

三、三通旋塞阀 主要性能规范：

型号	公称压力 PN （ MPa ）	试验压力 PS （ MPa ）		适用介质	工作温度（ ℃ ）
		壳体	密封
X44W-10	1.0	1.5	1.1	水、蒸汽、油品	≤100

四、 三通旋塞阀 主要零部件材料：

零件名称	阀体	塞子	填料压盖	填料
X44W-10	铸铁	铸铁	铸铁	油浸石棉盘根柔性石墨

五、 三通旋塞阀 主要外形及连接尺寸：

型号	公称通径 DN （ mm ）	尺寸（ mm ）
型号	公称通径 DN （ mm ）	L	D	D1	D2	f	b	z-φd	□s	h	H
X44W-10	15	145	95	65	45	2	14	4-φ14	14	26	99
	20	145	105	75	55	2	16	4-φ14	14	34	124
	25	145	115	85	56	2	16	4-φ14	17	38	133
	32	170	135	100	78	2	18	4-φ18	18	4 5	152
	40	180	145	110	85	3	18	4-φ18	26	55	212
	50	200	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	8-φ23	85	230	660
	300	580	440	400	368	4	30	8-φ23	100	263	760

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【三通旋塞阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
