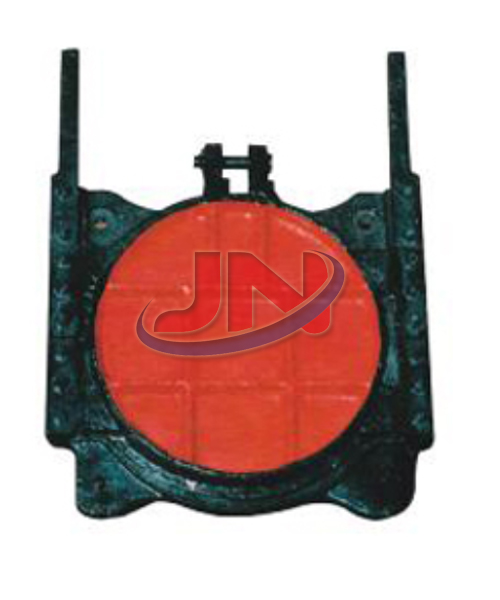

圆形闸门

圆形闸门与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到水、关水或调节水位的目的。
更新时间：2018/11/9

型号：ZMQY
类别：非标阀
价格：700
产地：温州

一、简介：
1.圆形闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 (对中小口径的闸门，其导轨可与门框浇注成一体)，导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。
3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。
4.品种规格齐全，适应性广。
5.与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到水、关水或调节水位的目的。

二、主要技术性能参数：
1.型号与规格：
圆形闸门：明杆式 ZMY DN300～DN1500mm
2.铸铁镶铜圆闸门主要性能指标：
a)闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。
b)密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m
c)公称压力≤0.1Mpa；密封试验压力0.1Mpa。
d)工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10
e)安装位置：正常状态下正向迎水、处于铅垂状态。
f)最大工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m
g)启闭速度：不小于0.2m/min，不大于1.5m/min。
h)闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。

三、产品用途：
圆形闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用。闸门可分为ZMF方形、ZMY圆形、和ZML法兰圆闸门三类，根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。

四、圆形闸门安装尺寸表：

型号规格 Model specif ication	安装尺寸(mm) Installation dimensions(mm)
型号规格 Model specif ication	A	B	D	D1	E	F	G	L	L1	nxL1	L2	L3	L4	nxL4	L5	L6	L7	nxL7	M1	M2	nxd	a×a×p
ZMQY- 1400	1650	1580	φ1400	φ1450	105	80	110	3050	380	3× 380	100	350	450	450	825	30	200	1× 400	760		18× M24	120×120 ×280
ZMQY- 1500	1750	1680	φ1500	φ1550	114	105	110	3235	400	3× 400	100	150	650	2× 650	875	45	250	1× 500	795		18× M24	120×120 ×280
ZMQY- 1600	1850	1780	φ1600	φ1650	126	120	114	3410	400	3× 400	160	340	500	2× 500	925	48	250	1× 500	889		18× M24	120×120 ×280
7MQY- 1700	1950	1880	φ1700	φ1740	104	100	114	3585	450	3× 450	100	450	550	2× 550	975	50	280	1× 560	880		18× M24	120×120 ×280
ZMQY- 1800	2050	1980	φ1800	φ1840	104	120	130	3755	480	3× 480	105	100	800	2× 800	1025	35	300	1× 600	940		18× M24	120×120 ×280
ZMQY- 1900	2170	2100	φ1900	φ1950	118	120	135	4020	300	5× 300	150	250	400	5× 400	1085	50	250	1× 700	1000		28× M27	120×120 ×280
ZMQY- 2000	2270	2200	φ2000	φ2050	118	120	140	4220	310	5× 310	105	175	450	4× 450	1140	35	400	2× 400	1015	1090	28× M27	120×120 ×300
ZMQY- 2200	2470	2400	φ2200	φ2250	124	140	140	4520	350	5× 350	105	175	500	4× 500	1240	35	450	2× 450	1102	1190	28× M27	120×120 ×300
ZMQY- 2400	2700	2620	φ2400	φ2460	124	160	160	4920	390	5× 390	105	220	535	4× 535	1340	50	400	3× 400	1142	1274	28× M27	120×120 ×300
ZMQY- 2500	2800	2720	φ2500	φ2560	124	160	160	5070	410	5× 410	105	220	555	4× 555	1390	55	400	3× 400	1192	1324	28× M27	120×120 ×350

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【圆形闸门)】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
