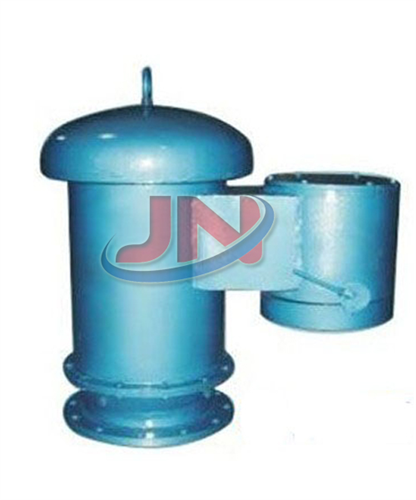

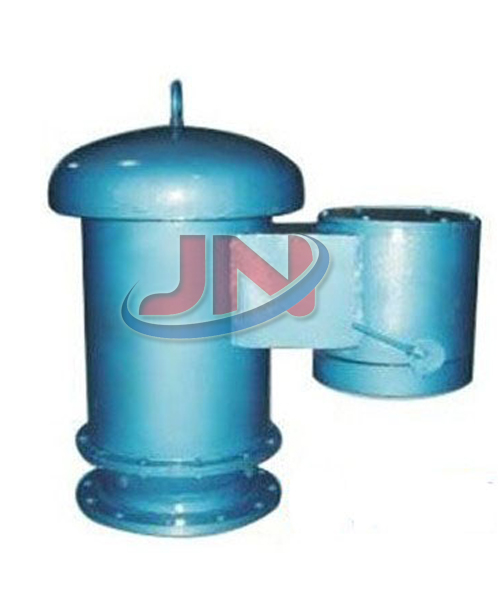

安全过滤呼吸阀

一、简介：
  GFR-44型安全过滤呼吸阀是安装在固定顶储罐上的通风装置，可减少油品蒸发损耗，控制储罐压力平衡。根据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定:“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”。可见呼吸阀、阻火器是储罐必不可少的安全实施。
  我司生产的系列呼吸阀，根据不同介质环境的需求，可分为呼吸阀及呼吸阀与阻火器、阻火层的联合体式的阻火呼吸阀，彻底杜绝火源进入呼吸阀壳内，并且根据特殊环境的需求，分为单呼阀、单吸阀、带双接管呼吸阀等，可满足各种不同需求。具有结构紧凑、通气量大、泄漏量小、密封性能好，检修、清洗、更换方便等优点。

二、主要技术参数:

适用于各种石油、化工、医药、能源、特殊液体或气体等物料的存储。
操作压力:
A:-295Pa（-30mmH2O） ~ +355Pa（+36mmH2O）
B:-295Pa（-30mmH2O） ~ +980Pa（+100mmH2O）
C:-295Pa（-30mmH2O） ~ +1750Pa（+180mmH2O）
D:客户特殊要求： -295Pa（-30mmH2O） ~ +98000Pa（+10000mmH2O）之间。
防爆级别：BS 5501: IIA、IIB、IIC。
壳体材质：碳钢、铝合金、不锈钢：SUS304、SUS304L、SUS316、SUS316L、衬里等。
阀盘、阀座材料：铝合金、不锈钢等。
密封件材质：聚四氟乙烯等。
法兰标准：HG20592-97 PN1.0，当客户需用GB、SH、HGJ、JB、ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。
制造、检测标准：按石油储罐呼吸阀SY7511-96、石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收，或客户指定标准。

三、性能及特点：
呼吸阀的阀体能承受0.2Mpa的水压，无渗透和变形现象。
呼吸阀耐低温性能在空气相对湿度大于70%，zui低温度为-30℃时，经过24小时的冷冻后，其阀盘开启压力符合工作压力要求，（允许压差正负20pa）。 呼吸阀的阀盘部件动作时，灵敏度高，动作完成后，保证密封。
呼吸阀阀内留有足够的空间，保证储罐的通气量。
呼吸阀没达到工作压力以前：公称通径≤150mm，其泄漏量≤0.04m3/h；
公称通径≥220mm，其泄漏量≤0.4m3/h；
当呼吸阀达到了工作压力以后：阀盘立即开启，保证储罐正常的通气

四、维护与保养：
产品运输或库存时不可倒置，应存放在防雨、防尘设置的仓库中。
操作人员应每月对呼吸阀产品检查一次，检查阀盘、阀座、阀杆、阀套等部件是否有灰尘、污垢，若有应清理干净，每半年对阀座、阀杆擦拭润滑油。
呼吸阀产品应每年对壳体内外表面油漆重新涂刷一遍。要求。

五、安装：

1 ）呼吸阀应安装在储罐气源的zui高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀zui直接和zui大的通道。通常对于立式罐，该阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2 ）当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3 ）若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离该阀接口，并由罐顶部插入储罐内约200mm，这样氮气进罐后不直接排出，达到

六、数据参数：

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与 订购时的产品【安全过滤呼吸阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
