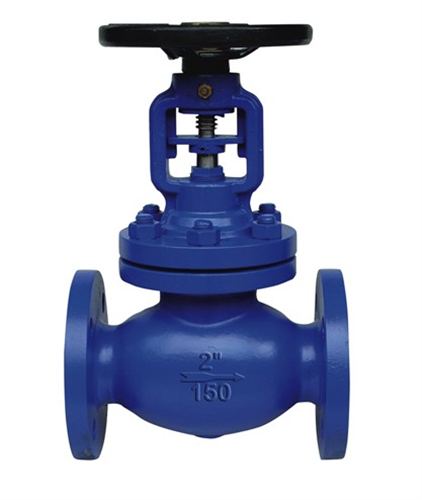

美标不锈钢截止阀

美标不锈钢截止阀是截止阀的一种，对阀体材质要求比较高一般有301.304.316等几个材质选择广泛应用于化工，船舶，医药，食品机械等行业。不锈钢截止阀分为手动不锈钢截止阀，气动不锈钢截止阀，电动不锈钢截止阀。当介质从阀瓣下方流入时，所施加的密封力必须等于或大于密封面上所产生的必须比压和介质向上的作用力之和。
更新时间：2018/11/14

型号：J41W
类别：美标波纹管截止阀
价格：700
产地：温州

一、简介:
美标不锈钢截止阀是截止阀的一种，对阀体材质要求比较高一般有301.304.316等几个材质选择广泛应用于化工，船舶，医药，食品机械等行业。不锈钢截止阀分为手动不锈钢截止阀，气动不锈钢截止阀，电动不锈钢截止阀。当介质从阀瓣下方流入时，所施加的密封力必须等于或大于密封面上所产生的必须比压和介质向上的作用力之和。当介质从阀瓣上方流入时，所施加的密封力就等于或大于密封面上所产生的必须比压力力和介质的作用力之差。其优点是接触面密合时无摩擦，由于管道应力而使密封面圆度受变形时，也不会影响密封面的性能。但是介质中的固体颗粒和沉淀物易损伤密封面。

二、特点：
1、螺纹类型：BSPT NPT DIN259/2999或ZG、G
2、额定压力：200磅/口寸2
3、精密铸造阀体、阀盖、材质CF8M
4、适应于液体、油、气体等

三、零部件材料：

体、盖 Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片（环） Sealing Shim	填料 Packing	工作温度Working Temperature	适用介质 Suitable Medium
WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08软钢 08 Soft Steal F304 F316 F304L F316L	柔性石墨增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素 Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

四、压力试验：

公称压力PN（Lb） NominalPressure	强度试验 Shell Test		水密封试验 Water Seal Test		气密封试验 Air Seal Test
	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23	3330	17	2445
1500	38.4	5560	28.2	4080
2500	64	9255	47	6790

五、主要尺寸及重量：

DN		150Lb 凸面法兰（RF）主要尺寸Dimensions（mm）								重量
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	Weight
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	1_1/4	140	117	89	63	16	4-16	280	160	19.5
40	1_1/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	2_1/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【美标不锈钢截止阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
