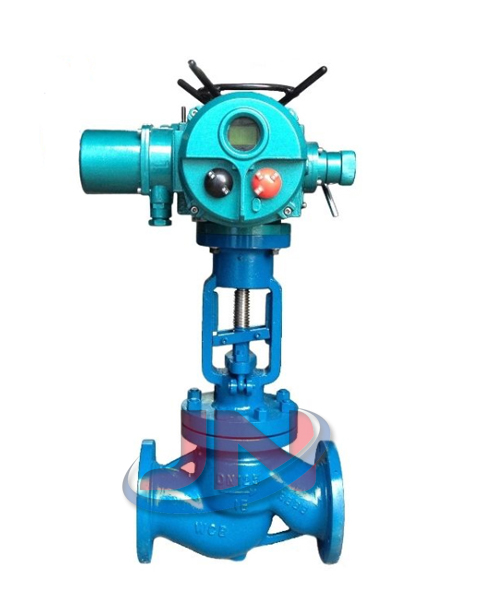

电动截止阀

电动截止阀法兰连接的截止阀适用于公称压力PN1.6~16MPa，工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
更新时间：2018/11/14

型号：J941H
类别：电动截止阀
价格：700
产地：温州

一、简介：
电动截止阀和法兰闸阀是同属一个类型的阀门，由电动执行机构或气动执行机构和截止阀两部分组成，区别在它的关闭件是个阀体，阀体绕阀体中心线作旋转来达到开启、关闭的一种阀门。闸阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀，是近年来被广泛采用的一种新型阀门。

二、结构特点：
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。

三、压力试验：

公称压力		1.6	2.5	4.0	6.4	10.0	16.0
试验压力（MPa）	壳体强度试验	2.4	3.8	6.0	9.6	15	24
	上密封试验	1.8	2.8	4.4	7.0	11	18
	密封试验	1.8	2.8	4.4	7.0	11	18

四、应用规范：

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

五、主要零部件材料：

产品类别	零件名称
产品类别	阀体阀盖	阀杆	阀瓣	密封面	阀杆螺母	填料	紧固件	手轮
J41HY-C型 J941HY-C型	25、WCB	铬不锈钢	2Cr13 25	H：不锈钢 Y：钴基硬质合金刚	铝青铜	柔性石墨	优质碳钢	可锻铸铁
J41W-P型 J941W-P型	铬镍钛钢	铬镍钛钢	铬镍钛钢	铬镍钛钢			不锈钢
J41W-R型	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢			不锈钢
J41Y-I型 J941Y-I型	铬钼钢	铬钼钢	钴基硬质合金钢	钴基硬质合金钢			合金钢

七、外形及连接尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	重量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【电动截止阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
