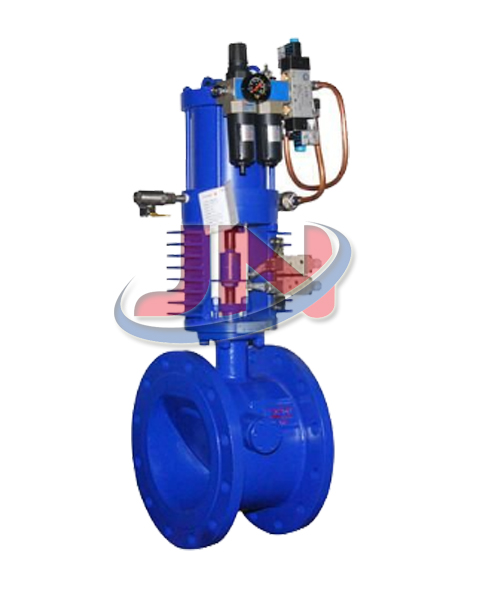

快速关闭抽汽止回阀

一、简介：
  快速关闭抽汽止回阀又名快关逆止阀或快关阀，阀瓣采用大角度斜置，缩短启闭行程，并有气（液）压助关，实现快速关闭。大偏心金属密封结构，加上阀瓣受气（液）压助关推力，达到截止、止回的目的。三维偏心密封结构，开启密封即分离，关闭接触即密封。主要用于紧急止回和电厂汽轮机管路系统，在汽轮机突然失压的情况下，能在0.5～1秒以内关闭，防止管路系统蒸汽和冷凝水倒流导致汽轮机损坏。

二、工作原理：
1、正常状态：
电磁铁得电，高压油经三位四通阀进入液压锁内，同时打开二只液控单向阀进入抽汽快关门的动作油缸的有杆腔，使快关门打开，动作油缸的无杆腔通过已打开的液控单向阀经三位四通阀回油。电磁铁失电（延时继电器控制）液压锁自动关闭，保持油缸内的压力。
2、事故状态：
事故电信号使电磁铁得电，三位四通阀动作，动作油缸的有杆腔切换到回油，同时动作油缸的无杆腔进高压油，使快关门动作。电磁铁失电（延时继电器控制）液压锁自动关闭，保持油缸内的压力，电磁铁断电后，电路自锁，手动复位（手动、自动可切换）。

三、零部件材料：

编号 名称 材料 编号 名称 材料
1 油缸 组合件 10 连接轴 1Cr18Ni9Ti
2 液压组件 组合件 11 阀体 焊接件
3 支架 WCB 12 阀瓣封圈 1Cr18Ni9Ti
4 活塞杆 1Cr18Ni9Ti 13 阀瓣 WCB
5 连接件 1Cr18Ni9Ti 14 阀杆 1Cr18Ni9Ti
6 定位套 WCB 15 摆臂轴（1） 1Cr18Ni9Ti
7 压子 25# 16 摆臂 WCB
8 密封材料 石墨 17 摆臂轴（2） 1Cr18Ni9Ti
9 导套 铝青铜 18 闷盖 25#

四、可能发生的故障原因排除方法：
1．阀瓣密封面夹有杂物
2．阀瓣关闭不到位
3．密封面刮伤
1．消除杂质，清洗阀门内腔
2．调整连接件（图1中的5）
3．研磨密封面。
阀门两端面泄露 1．两侧密封垫片失效。
2．管法兰压紧力不均或未压紧 1．更换密封垫片。
2．压紧法兰螺栓（均匀用力）
阀门不开闭 1．控制线路不通
2．电压不足电磁阀不动作
3．电磁阀线圈烧坏 1．检查控制线路
2．提高电压到额定电压
3．更换线圈
