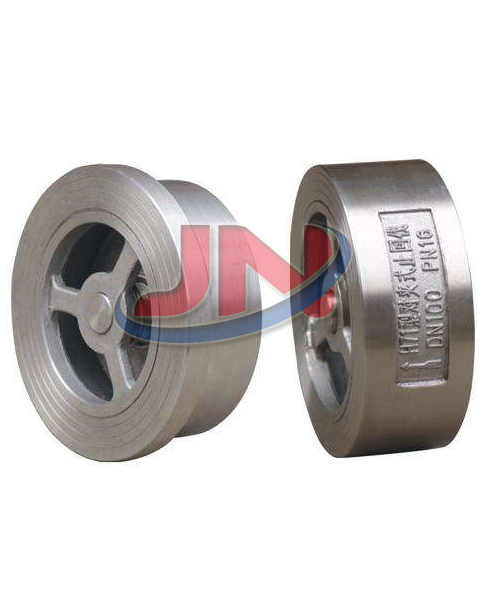

不锈钢对夹式止回阀

一、简介：
  对夹式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、重量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。



二、特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤压力小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长、可靠性高。



三、技术参数：

型号	公称压力PN(MPa)	试验压力PS(MPa)		工作温度(℃)	适用介质
		壳体	密封
H71W-16P	1.6	2.4	1.76	≤200	水、蒸体、油品等
H71H-25Q	2.5	3.75	2.75	≤235
H71W-25H				≤300
H71W-25P				≤200	硝酸等腐蚀性介质
H71W-40H	4.0	6.0	4.4	≤300	水、蒸体、油品等
H71W-40P				≤200	硝酸等腐蚀性介质



四、主要零件材料：

DN	阀体	阀瓣	弹簧
H71W-25H、RH71W-40H	2Cr13	1Cr13	1Cr18 Ni9Ti
H71W-16P、RH71W-25P	ZG1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti



五、主要外形连接尺寸：

公称压力 MPa	公称通径 DN	尺寸（mm）
		L	D1	D2	D3	D4	D5
PN1.0MPa PN1.6MPa	15	16	52	15	24	31	40
	20	19	62	19	30	40	50
	25	22	72	24	35	47	58
	32	28	83	31	46	56	68
	40	31.5	93	39	55	66	78
	50	40	108	48	65	78	90
	65	46	128	62	80	95	110
	80	50	142	76	96	110	128
	100	60	162	95	115	132	150
	125	90	192	110	125	135	-





六、结构简图：



订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。
