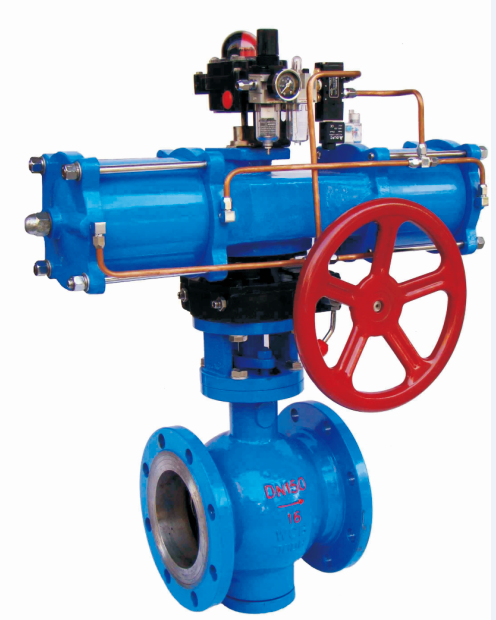

气动偏心半球阀

气动偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损
更新时间：2018/11/21

型号：PQ640F
类别：球阀
价格：700
产地：温州

一、简介：
气动偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

二、特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

三、执行标准：
设计：GB12237－89
法兰连接：GB/T17241.6－1998、GB/T9115(钢制)
结构长度：GB12221－89

四、型号规格：
1、通用阀：规格型号DN40－1600。适用于污水处理、纸浆、城市采暖供热等要求严紧的场合
2、油化工专用阀：规格DN40－1600。适用于原油、重油等各类油品、化工行业弱腐蚀、二相混流介质
3、煤气专用阀：规格DN40－1600。适用于煤气、天然气、液化气的输送控制
4、料浆专用阀：规格DN40－1600。适用于液态、固态两相混流或液态输送中化学反应有结晶析出或结垢的工业管道输送
5、煤粉灰渣专用阀：规格DN40－1600。适用于电厂、水力除渣或气态输送管道的控制

五、零部件材料：

序号	名称	代号	材料
序号	名称	代号	WCB	304 CF8	316 CF8M
1	阀体		WCB ZG230-450	0Cr18Ni9	0Cr18Ni12Mo2Ti
2	下端盖		Q235-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
3	内六角圆柱头螺钉	GB/T70-2000	Q235-A	1Cr17Ni2	0Cr18Ni12Mo2Ti
4	下固定轴调节螺栓		Q235-A	1Cr17Ni2	1Cr17Ni2
5	六角螺母	GB/T6710-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
6	下垫片		不锈钢柔性石墨；PTFE；316夹柔性石墨
7	下轴承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
8	下固定轴		2Cr13	304	0Cr18Ni12Mo2Ti
9	球体		ZG2Cr13	0Cr18Ni9	0Cr18Ni12Mo2Ti
10	阀座压圈		Q225-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
11	阀座		Q225-A	PTFE/1Cr18Ni12Mo2Ti	PTFE/1Cr18Ni12Mo2Ti
12	内六角圆柱头螺钉	GB/T70-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
13	阀座垫片		不锈钢柔性石墨	1Cr17Ni2	0Cr18Ni12Mo2Ti
14	阀杆		2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
15	上轴承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
16	对开圆环		1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
17	定位圈		1Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
18	填料		柔性石墨	柔性石墨；PTFE	柔性石墨；PTFE
19	六角螺塞垫片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
20	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
21	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
22	支架		WCB ZG230-450	WCB；304	WCB；304
23	双头螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
24	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni9	0Cr18Ni9
25	填料压套		1Cr13	1Cr18Ni12Mo2Ti/1Cr18Ni9	1Cr18Ni12Mo2Ti/1Cr18Ni9
26	填料压板		WCB	0Cr18Ni9	0Cr18Ni9
27	双头螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
28	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni	0Cr18Ni
29	六角螺栓	GB/T5783-200	Q235-A	1Cr17Ni2	1Cr17Ni2
30	驱动装置
31	六角螺塞垫片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
32	六角螺塞		2Cr13	0Cr18Ni9Ti	0Cr18Ni9Ti

六、性能范围：

材料性能	材料代号
	WCB	304	316	304L	316L	321
	ZG230	0Cr18Ni9（CF8）	1Cr18Ni12Mo2Ti （CF8M）	00Cr18Ni10 （CF3）	00Cr17Ni14Mo2 （CF3M）	ZG7Cr18Ni9T （F347）
适用介质	水、油品、蒸汽	硝酸类	醋酸类	强氧化介质	尿素等腐蚀介质	硝酸类
测试范围 Mpa
项目	公称压力	壳体压力试验	密封测试	上密封测试	低压密封测试	探伤测试
试验介质		水 Mpa	水 Mpa	水 Mpa	气 Mpa	GB/T6440-1992
时间	（S）	120	60	60	0.5~0.6
压力测试	1.0Mpa	1.5	1.1	1.1
	1.6Mpa	2.4	1.76	1.76
	2.5Mpa	3.75	2.75	2.75

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【气动偏心半球阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
