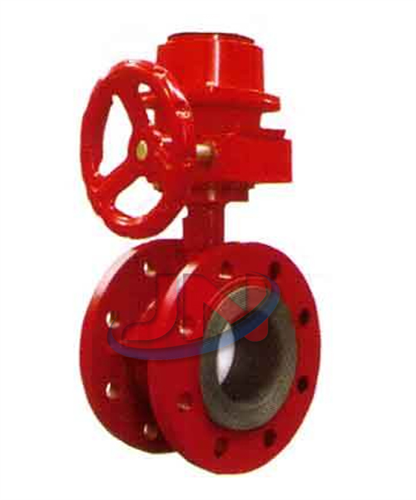

信号蝶阀

一、特点：
  信号蝶阀引进国外先进技术而自行开发的中线型蝶阀，当阀门被误关闭25%（全开度的1/4）时，电信号装置便输出被误关闭的信号到消防控制中心。XD371X信号蝶阀是消防自动喷水灭火系统的最佳配套产品。XD371X信号蝶阀的电信号装置设计于蜗杆、蜗轮驱动装置的顶部，并与阀杆直联传动，在精密全封闭的机电装置内，没有阀门开启度机械指示器和进口电气元件及防锈机件。输出信号长期稳定可靠。是消防工程中ZS系列自动喷水来灭火系统的控制阀，是一种蜗轮传动对夹带有启闭信号装置的蝶阀，具有显示灭水装置水源启闭功能，该阀具有密封性能好、开闭灵活、启闭显示位置准确、可靠、防潮等特点。

二、产品优点：
1、小型轻便，容易拆装及维修，并可以任意位置安装。
2、结构简单、紧凑、90°旋转启闭迅速。
3、操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄漏为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达万次，使用寿命长。

三、性能参数：

四、主要外形及连接尺寸：

五、工作原理：
1、信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。
2、旋转蜗轮蜗杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭。
3、蜗蜗杆传动装置箱体内设置微动开关有两种形式:
a、在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室"阀开""阀关"指示灯源，使之准确显示阀门开关状态。
b、在传动装置箱体内设关向微动开关(蝶板全关位置为0°)，当蝶板由0°~40°位置时微动开关支作，输出阀门关闭信号，40°~90°位置时另一对常闭可输出阀门打开信号。可调整压触微动开关的凸轮，显示蝶板所处的不同位置。

六、

使用方法：
蜗轮传动装置使用调整及接线方法
1、打开电器开关箱罩，根据电器控制要求把电缆的芯线接到相应的端子，并密封好电缆进口，同时把电缆固定，以防止外力牵动时损坏电缆接线。
2、当阀门在"全关"位置时，顺时针转动下面的关向凸轮，是凸轮刚好触动微动开关(可以听到咔哒声)，然后旋紧凸轮上的螺钉固定凸轮。
3、当阀门在"全开"位置时，逆时针转动上面的开向凸轮，用与上述相同的方法调整好开向凸轮。
4、调整限位螺钉，当阀门在"全关"或"全开"位置时，不应使限位螺钉刚好顶在蜗轮的限位平面，而应留有一定的间隙，然后旋紧限位螺钉上的锁紧螺母。
5、盖上电器开关箱罩，当阀门在"全关"位置时，使开度指示器的指针指向刻度盘上的"0"刻度，并旋紧螺钉固定指针。

七、注意事项：
1、本蝶阀可以安装在空间任意位置管路上。
2、蝶阀的安装位置应保证使用、维修和更换的方便。
3、本蝶阀安装时可以不考虑管路介质流动的方向，即允许双向流动。
4、蝶阀安装前应存放在室内干燥处，阀板微开4°~5°。
5、蝶阀安装前应进行以下工作:
a、仔细核对使用情况是否与本蝶阀性能规范相符合。
b、清洁内腔和密封面，不允许有污物附着，未清洁前勿启闭蝶板。
c、检查传动装置是否与蝶阀上法兰连接可靠。
6、蝶阀在管路夹紧时，注意连接力是否均匀可靠。
7、蝶阀安装后，进行管路强度试压时，阀板必须处于开启位置
8、蝶阀安装后，应定期检查，其检查的主要项目如下:
a、蝶阀阀座及O型密封圈是否损伤。
b、阀板密封面的密封性能。
c、蝶阀检修装配后，启闭旋转时不得有卡阻现象。
d、蝶阀检修装配后，应按要求进行密封性能试验。
f、每次检修后，应将情况详细记录以备查考。
