自由半浮球式蒸汽疏水阀

一、简介:

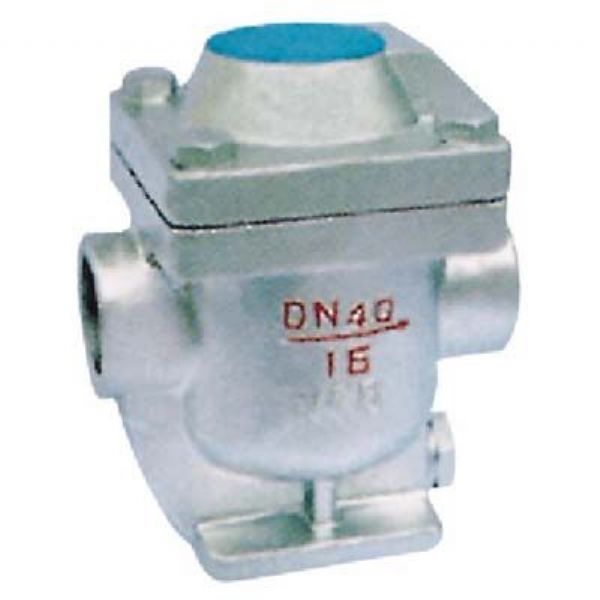

  自由半浮球式蒸汽疏水阀：内螺纹连接（CS15H-16C）、法兰连接（CS45H-16C），半浮球式结构形式，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16，阀体材料为碳钢的蒸汽疏水阀。自由半浮球式蒸汽疏水阀是机械型疏水阀中工作性能最可靠的疏水阀之一。它的内部结构只有一个半浮球式的球桶为活动部件，开口朝下，半浮球式的球桶外圆经过精细研磨，整个球面都可为密封面。使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏，节能效果好。自由半浮球式蒸汽疏水阀用于蒸汽加热设备，蒸汽管网凝结水回收系统。

二、工作原理：
  自由半浮球式蒸汽疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。由于阀座处于水封隔离，水汽分开，工作时无蒸汽泄漏。

三、特点：
1、该阀只有一个活动构件－半球浮子。它既是浮子，又作阀瓣，还有杠杆增幅作用，保证了工作的灵敏度和可靠性。 LA-中等排量疏水阀 LA-中等排量疏水阀
2、专利技术，绝无“气堵”。
3、半球浮子是自由活动的。工作时作上、下及自旋运动，阀在启闭过程中球面与排水喷嘴随机密封，分散了球面的磨损，保证了该阀的超长寿命。
4、半球浮子是向下开口的，不怕“水击”。
5、半球浮子始终在水封状态下工作，保证了阀的超低漏汽率。
6、该阀内构件全部由不锈钢制造，耐磨损，耐汽蚀。
7、该阀过冷度小、排水畅，充分提高了用汽设备的温升速率和热效率。
8、最高背压率≥85%，可实施高温凝结水无泵背压自动提升回收

四、主要性能规范：

五、零部件材料：

六、主要外形及连接尺寸：
