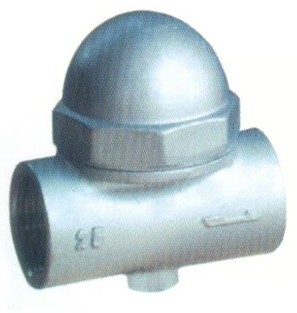

不锈钢可调金属片式疏水阀

不锈钢可调金属片式疏水阀结构独特、性能优良、排水量大、漏汽温度可调节，过冷度在2℃左右，可能排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。
更新时间：2018/11/22

型号：CS17
类别：疏水阀
价格：700
产地：温州

一、特点：
1、排放温度可在闲调解，安装姿势自由，内件全不锈钢。
2、利用高温凝结水行程水封式，有效减少蒸汽泄漏。
3、动作灵敏，抗水击，无噪音，排空性能优良。
4、结构简单，容易维修保养，适用高温蒸汽管线。

二、主要零部件材料：

型号/项目

　　17
CS47H-
　　 67

16
25C
40

阀体

碳钢

阀盖

阀芯

不锈钢

阀座

不锈钢

热敏元件

热双金属片

过滤器

不锈钢

三、主要性能规范：

型号/项目	CS17H-16C CS47H-16C CS67H-16C	CS17H-25 CS47H-25 CS67H-25	CS17H-40 CS47H-40 CS67H-40	单位
公称压力	1.6	2.5	4.0	Mpa
壳体试验压力	2.4	3.8	6.0
zui高工作压力	1.6	2.5	4.0
zui高工作温度	203	220	247	℃
zui高允许温度	425	425	425	℃
工作介质	蒸汽、凝结水Stemam

四、主要外形及连接尺寸：

型号	DN	螺纹连接				承接焊连接					法兰连接
		RC	L	H	W	L	H	W	d'	T	L	H	D	K	d	C	F	N-φ
		（mm）				（mm）					（mm）
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1 1 / 4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1 1 / 2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1 1 / 4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1 1 / 2	165	140	115	165	140	115	48	13	230	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	250	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1 1 / 4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1 1 / 2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【不锈钢可调金属片式疏水阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
