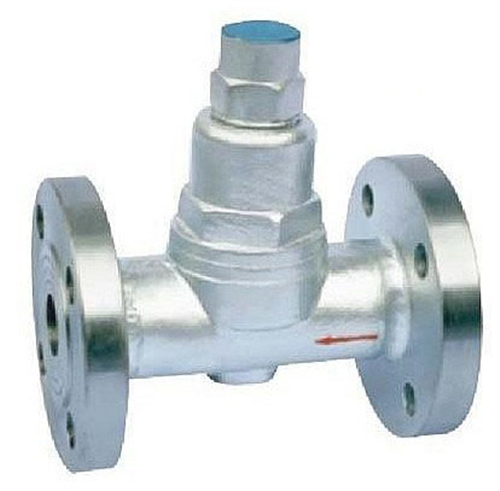

可调式双金属片式蒸汽疏水阀

可调式双金属片式蒸汽疏水阀根据温度的变化造成感受温双金属汽的变形，从而驱使阀芯作主复移位启闭阀座孔，达到阻汽排放。该阁适用于蒸汽主管线和过热蒸汽管线．能自动排除凝结水的排放温度，节能效果好。
更新时间：2018/11/22

型号：CS47H
类别：疏水阀
价格：700
产地：温州

一、可调式双金属片式蒸汽疏水阀产品特点：
1、热敏感元件采用进口材料，灵敏度高坚固耐用。
2、阀前始终备凝结水．形成水封．无新鲜燕汽泄露。
3、排气性能好，抗水击，并可任意角度安装。

二、主要零部件材料：

型号Type/项目Item

　　17
CS47H-
　　 67

16
25C
40

阀体Body

碳钢Carbon Steel

阀盖Donner

阀芯

不锈钢Atainless Steel

阀座Seat

不锈钢Atainless Steel

热敏元件

热双金属片

过滤器Percolator

不锈钢Atainless Steel

三、性能规范：

型号Type/项目Item	CS17H-16C CS47H-16C CS67H-16C	CS17H-25 CS47H-25 CS67H-25	CS17H-40 CS47H-40 CS67H-40	单位 Unit
公称压力 Nominal Pressure	1.6	2.5	4.0	Mpa
壳体试验压力 Shell Test Pressure	2.4	3.8	6.0
最高工作压力 Max	1.6	2.5	4.0
最高工作温度Max Works Temperature	203	220	247	℃
最高允许温度Max Vouchsafement Temperature	425	425	425	℃
工作介质 Working Medium	蒸汽、凝结水Stemam

四、主要外形及连接尺寸：

型号 Type	DN	螺纹连接				承接焊连接					法兰连接
		RC	L	H	W	L	H	W	d’	T	L	H	D	K	d	C	F	N-φ
		(mm)				(mm)					(mm)
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	230	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【可调式双金属片式蒸汽疏水阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
