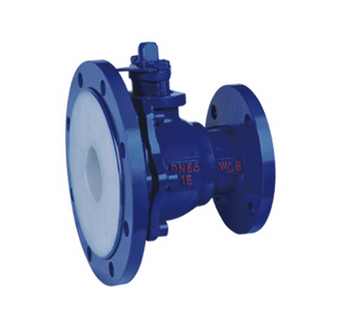

衬氟放料球阀

衬氟放料球阀属法兰连接手动直通式浮动球球阀，其采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料PTFE(F4)，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路、管线上使用。
更新时间：2018/11/22

型号：FQ41F46
类别：衬氟阀门
价格：700
产地：温州

一、简介：
本系列产品是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。

二、适用范围：
衬氟放料球阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP衬氟放料球阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。衬氟放料球阀的L值为企业标准，左法兰比右法兰大一挡，D1与反应釜连接，分子为右法兰尺寸，分母为左法兰JB78尺寸，配反应釜50L-5000L。

三、工作原理：
衬氟放料球阀FQ41F46-16C的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。

四、技术参数：

设计和制造标准	GB/T12237
结构长度标准	GB/T12221、HG/T3704-2003
法兰尺寸标准	GB/T9113.1-26、HG/T20592-2009
压力试验	GB/T13927-92
检验试验	JB/T9092-99
驱动方式	手动、气动、电动
公称压力	0.6、1.0、1.6、2.5

五、零部件材料：

序号	零件名称	材料名称
序号	零件名称	FQ41F4-Z	FQ41F4-C	FQ41F4-P	FQ41F4-R	FQ41F4-PL	FQ41F4-RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	WCB	WCB	CF8	CF8M	CF3	CF3M
3	内衬材料	FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)
4	填料压盖	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)聚四氟乙烯
6	螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni2	1Cr18Ni2
7	紧固螺母	45	45	OCrl8Ni9	OCrl8Ni9	0Cr18Ni9	0Cr18Ni9
8	操作手柄	WCB

六、外形尺寸：

公称通径	公称压力	主要尺寸(mm)							重量
DN(mm)	PN(Mpa)	L	D	D1	D2	Z-φd	f	b	(Kg)
25/50	1.0	125	115/140	85/110	65/90	4-14/4-14	3/3	17/17	6.0
32/65		135	140/160	100/130	78/110	4-18/4-14	3/3	19/17	7.5
40/65		150	150/160	110/130	85/110	4-18/4-14	3/3	19/17	10.0
40/80		150	150/190	110/150	85/125	4-18/4-14	3/3	19/19	10.0
50/80		165	165/190	125/170	100/145	4-18/4-18	3/3	21/19	16.0
50/100		165	165/210	125/170	100/145	4-18/4-18	3/3	21/19	16.0
65/100		180	185/210	145/170	120/145	4-18/4-18	3/3	21/19	20.5
65/125		180	185/240	145/200	120/175	4-18/4-18	3/4	21/20	20.5
80/125		240	200/240	160/200	135/175	8-18/8-18	3/4	21/20	31.0
80/125		240	200/265	160/225	135/200	8-18/8-18	3/4	21/22	31.0
100/150		260	220/265	180/225	155/200	8-18/8-18	3/4	23/22	43.0
100/200		260	220/320	180/280	155/255	8-18/8-18	3/4	23/24	43.0

七、结构图：

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【衬氟放料球阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
