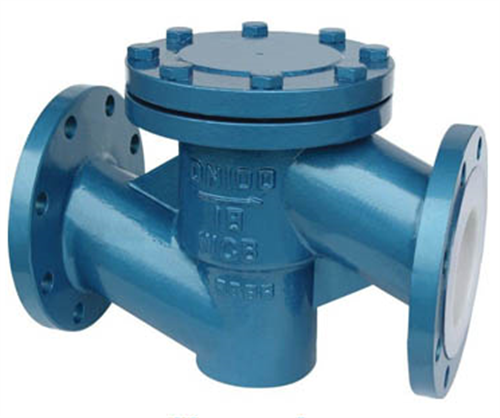

升降式衬氟止回阀

升降式衬氟止回阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点；适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。
更新时间：2018/11/22

型号：H41F46
类别：衬氟阀门
价格：700
产地：温州

一、简介：
升降式衬氟止回阀与H42F46、H44F46、H40F46衬氟止回阀都是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动防腐阀门，又称逆止阀或单向阀。H41F46型升降式止回阀适于水平安装；H40F46、H42F46型升降式止回阀适于垂直安装；H44F46型旋启式止回阀垂直、水平安装都可以。

二、制造标准：
设计制造标准：GB/T 12235-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

三、产品特点：
1、产品分升降立式止回阀及升降式直通止回阀，便于多种工况下使用。
2、设计规范：遵循GB 13932/GB122235/GB12236/JB/T8937/APl594标准。
3、适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

四、零部件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
4	紧固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	PTFE（F4）		CF8		CF8

五、主要外形及连接尺寸：

公称通经		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN（mm）	NPS（inch）	L	PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	180	145	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18	310	195	160	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18	350	215	180	3	24	8-φ18
125	5	400	245	210	185	3	24	8-φ18	400	245	210	3	26	8-φ18
150	6	480	280	240	210	3	24	8-φ23	480	280	240	3	28	8-φ23
200	8	600	335	295	265	3	26	8-φ23	495	335	295	3	30	12-φ23
250	10	622	390	350	320	3	28	12-φ23	622	405	355	3	32	12-φ25
300	12	698	440	400	368	4	28	12-φ23	698	460	410	4	34	12-φ25
350	14	787	500	460	428	4	30	16-φ23	787	520	470	4	38	16-φ25
400	16	914	565	515	482	4	32	16-φ25	914	580	525	4	40	16-φ30

六、简图：

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【升降式衬氟止回阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
