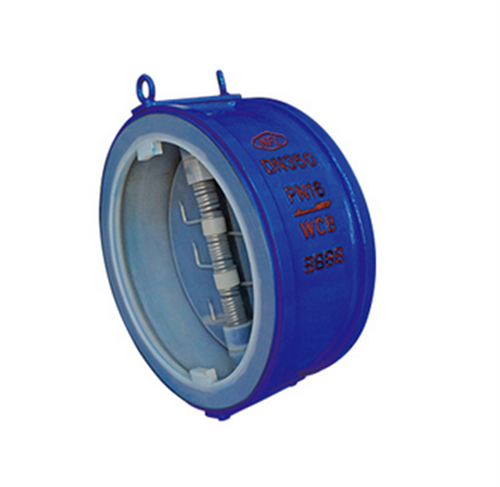

一、用途及特点： 衬阀蝶式止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出口处，用以截断介质的回流，消除破坏性的水锤，保护管网、水泵的安全运行。 其主要特点： 1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。 2、缓闭系统性能良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破环性水锤。橡胶软密封，封闭性能好，耐磨损，使用寿命长。油压缓冲，启闭平稳，无震动，无噪音。比老式止回阀流阻小，有明显的节能效果。
二、零部件及性能规范：
型 号
HH47X-10 H47X-10 HD47X-10
HH47X-16 H47X-16 HD47X-16
公称压力
PN1.0MPa
PN1.6MPa
公称通径
DN50～800mm
密封试验压力
1.1MPa
1.76MPa
壳体试验压力
1.5MPa
2.4MPa
主要零件材料
阀 体
铸铁、铸钢
阀 瓣
铸钢
阀 杆
不锈钢
密 封
橡胶、不锈钢
填 料
柔性石墨
三、外形尺寸：
公称通径DN
尺寸(mm)
mm
in
D
D1
D2
H
H1
L
Z-фd
螺栓
150
6
280
240
210
228
172
8-ф23
8-M20
200
8
335
295
265
270
230
250
10
390
350
320
305
12-ф23
12-M20
300
12
440
400
368
367
264
14
500
460
428
422
294
290
16-ф23
16-M20
16
565
515
482
462
324
310
16-M22
450
18
615
532
497
351
330
20-ф25
20-M22
20
670
620
585
379
600
24
780
725
685
607
434
20-ф30
20-M27
700
28
895
840
800
702
491
430
24-ф30
24-M27
32
1010
950
905
792
549
470
24-ф34
24-M30
订货须知： 1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。 2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。 3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。 4、订购所有本公司产品均实行现款提货或款到发货。
验货（卸货）须知： 1、仔细对照与 订购时的产品【衬氟蝶式止回阀】是否一样，及包装箱有没有破损等。 2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
