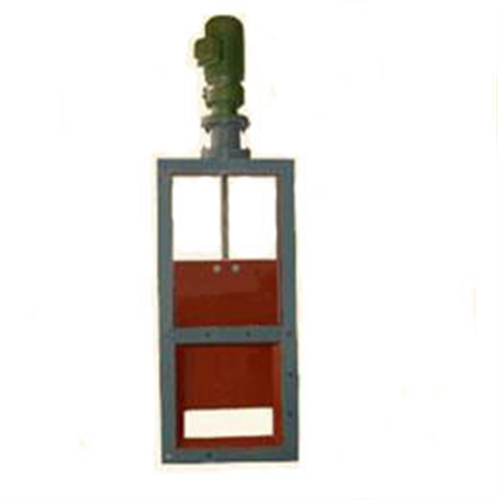

电动方形插板阀

一、简介：
  本系列插板阀主要 由框架、阀板组成，工作时，连杆受(气)电推力作用带动闸板作水平方向的往复运动，达到阀门的启闭目的。该阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。手动操作方法：旋转手动带支螺母使丝杆沿水平方向住复运动达到阀门的开启或关闭。该阀结构简单、操作灵活、重量轻、无卡阻、装拆方便;特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制,操作方便，能随时调整开度。采用优质碳素钢焊接结构，其强度高、性能好、使用寿命长。

二、主要性能参数：
型号: QLVD-I LMD-I DLVD-I  DYlVD-I LC SZF
公称压力 0.05 MPa
壳休试验压力 0.075 MPa
驱动方式 气动
气源气压 0.4-0.6Mpa
介质流速 28m/s
适用温度（℃） 350
适用介质 固体物料、晶体料等、空气、烟气
连接尺寸：厂家标准也可按用户要求制造
电动插板阀主要零件材料
零件名称 阀体 阀板 阀杆 螺栓 驱动装置
材料       Q235B Q235B 45# 25#钢 成品件

三、主要连接尺寸：

四、主要零部件材质

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与 订购时的产品【电动方形插板阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
