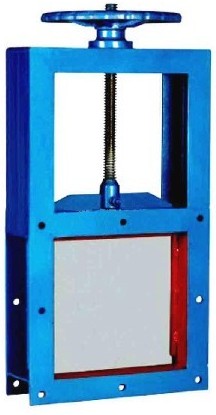

一、简介: 手动插板阀又称手动刀型闸阀,刀形闸阀它是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。手动插板阀是主要控制设备,广泛使用在冶金、矿山、建材、粮食。手 动插板阀通常手动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的于卸料器配套使用,手动螺旋闸阀的直径与卸料器进料口配套,有方形和圆形两种
二、特点: 手动插板阀经常与卸料装置或是料仓配套使用,手动螺旋闸阀采用法兰连接安装简易,进出料口有方形和圆形两种,根据口径的大小有几十种规格,广泛应用于冶金、碳素、化工、建材等行业。手动插板阀具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点,手动螺旋闸阀可水平安装或是垂直安装,具有防磨损和自动补偿功能寿命长等特点。手动插板阀在正常的使用过程中各传动部位应定期检查,加润滑油做好维护。
三、安装及说明: 1. 插板阀安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着; 2. 各连接部位螺栓,要求均匀拧紧; 3. 检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活; 4. 用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性; 5. 用户在安装阀门时,必须预留阀门驱动的必要空间; 6. 驱动装置的接线须按线路图进行; 7. 插板阀必须定期保养,不得随意碰撞及挤压,以免影响密封。
四、主要性能规范:
公称压力(MPa)
壳体试验(MPa)
密封试验(MPa)
工作温度
适用介质
1.0 1.6
1.5 2.4
1.1 1.8
≤100℃ ≤100℃
纸浆、污水、煤浆、灰、渣水混和物
五、主要零部件材质:
体、盖
闸阀
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金
六、外形尺寸:
MPa
DN
L
D
D1
D2
H
N-M
D0
1.0
50
43
160
125
100
330
4-M16
180
65
46
145
120
360
80
195
135
390
220
52
215
155
440
8-M16
56
245
210
185
510
230
150
280
240
600
8-M20
200
60
335
295
265
700
250
68
350
320
840
12-M20
300
78
400
368
960
500
460
428
1110
16-M20
102
565
515
482
1250
16-M22
450
114
615
532
1380
20-M22
530
127
670
620
585
1530
154
780
725
685
1800
20-M27
165
895
800
2150
24-M27
190
1010
950
898
2420
24-M30
680
900
203
1050
1005
2680
28-M30
1000
216
1220
1160
1115
3100
1200
254
1450
1325
3450
32-M36
订货须知: 1、订货前请认真了解本产品,清楚标明规格、型号、材质、压力、数量。 2、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。 3、订购该产品时,请详细填明订货单位,收货单位,付款单位的名称,通讯地址(包括所在省、市、地、区县、街、号)。 4、订购所有本公司产品均实行现款提货或款到发货。
验货(卸货)须知: 1、仔细对照与 订购时的产品【手动插板阀】是否一样,及包装箱有没有破损等。 2、选用适合的方式和工具,防止产品变形或损坏;我公司十分注重服务问题,为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标,以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题,都有专一的客户服务人员为您解答。
