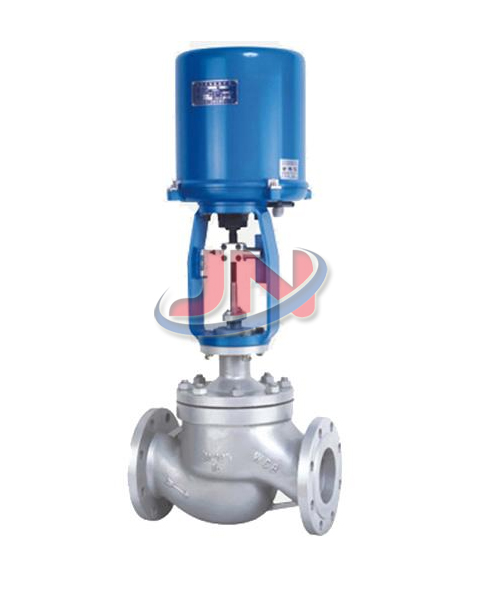

防爆电动套筒调节阀

防爆电动套筒调节阀调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪音低，对温度敏感性小，允许使用压差较大等特点，适用于流量大、泄漏量要求不严格的场合。套筒调节切断阀采用了软密封或硬密封结构，特别适用于既要求调节又要求切断的场合。
更新时间：2018/11/23

型号：ZDLM
类别：调节阀
价格：700
产地：温州

一、结构特点和应用范围：
防爆电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有电源及输入信号即可控制运转。调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪音低，对温度敏感性小，允许使用压差较大等特点，适用于流量大、泄漏量要求不严格的场合。套筒调节切断阀采用了软密封或硬密封结构，特别适用于既要求调节又要求切断的场合。

二、主要技术参数：

公称通径mm			25	40	50	65	80	100	150	200	250	300
额定流量系数Kv			2、3.2、 5、8、10	16 25	25 40	40 63	63 100	100 155	250 370	400 580	630 900	1000 1300
公称压力MPa			1.6 、 6.4
行程mm			16	25		40			60		100
流量特性			直线、等百分比
介质温度oC			-20～200(常温)；-40～450(中温)；-250～-60(低温)
法兰尺寸、型式			PN16：按JB78-59光滑式 PN64：按JB/T79.2-94凹式(常、中温)按JB/T79.3-94榫槽式(低温)
阀体材质	公称压力 MPa	1.6	常温: HT200ZG230-450ZG1Cr18Ni9Ti
		6.4	常温: ZG230-450ZG1Cr18Ni9Ti
			中温: ZG230-450ZG1Cr18Ni9Ti
			低温: ZG1Cr18Ni9Ti

三、主要技术参数：

型号	额定输出力N	速度mm/s	技术参数
361LSA-20 361LXA-20	2000	2.1	电源：220V±10%Va.c. 50Hz 输入信号：4-20mAd.c. 1-5Vd.c. (信号线用屏蔽线) 开度信号：4-20mAd.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4
361LSB-30 361LXB-30	3000	3.5
361LSB-50 361LXB-50	5000	1.7
361LSC-65	6500	3.4
361LSC-99	10000	2.0
361LSC-160	16000	1.0

四、主要性能指标：

项目		指标值
基本误差%		±2.5
回差%		2.0
死区%		3.0
始终点偏差 %		±2.5
额定行程偏差%		+2.5
允许泄漏量1/h	ZDLM型	1×10-3×阀额定容量
	ZDLM2型	1×10-5×阀额定容量
	ZDLM3型	1×10-4×阀额定容量

五、允许压差：

公称通径 mm		25	40	50	65	80	100	150	200	250	300
允许压差 MPa	ZDLM	6.4						3.6	2.7	2.6	2.1
允许压差 MPa	ZDLM2(M3)	6.4						5.5	4.1	3.2	2.4

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【防爆电动套筒调节阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
