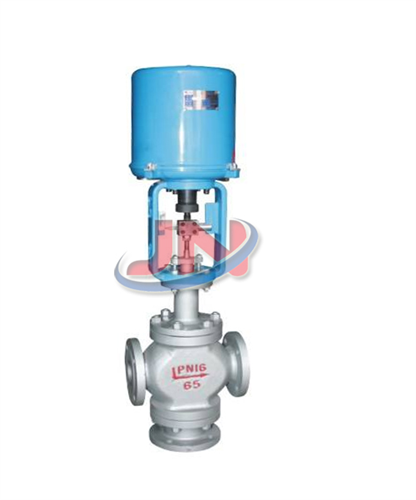

电子式三通调节阀

电子式三通调节阀特别适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式
更新时间：2018/11/23

型号：ZDLQ
类别：调节阀
价格：700
产地：温州

一、特点:
电子式电动三通调节阀电动执行机构为电子式一体化结构，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电子式电动三通调节阀具有调节精度高，动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体；分流型主要用于将一股流体分成两股流体。该产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

二、主要技术参数：

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数 (KV)	合流	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流							85	135	210	340	535	800	1280
额定行程L（mm）		16		25			40			60			100
公称压力PN（MPa）		1.6 2.5 4.0 6.4 10.0
执行机构型号	PSL	PSL201		PSL202		PSL204		PSL208			PSL312		PSL320
	3810L	381LSA-08		381LSA-20		381LSB-30		381LSB-50			381LSC-65		381LSC-160
固有流量特性		直线、等百分比
固有可调比		30：1
工作温度t（℃）		普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450
输入信号		0-10mADC、4-20mADC、220VAC（开关信号）
电源电压		220VAC 50Hz

三、主要性能参数：

型号		额定输出力N		速度mm/s		技术参数
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

四、主要性能指标：

项目			指标值
基本误差％			配3810L±2.5；带定位器 ±1.0
回差％			配381L ±2.0；配PSL±1.0
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50：1
额定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV级小于阀的额定容量×10-4

五、允许压差：

公称通径(mm)		20				25	40		50	65	80	100	150		200	250	300
阀座直径(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												?1.26	0.87	0.49	0.32	0.22
配381L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

六、外形尺寸：

公称通径（DN）		20	25	32	40	50		65	80	100	125	150		200	250	300
结构长度（L）	PN16/25	180	185	200	220	250		275	305	350	410	450		550	670	770
	PN40	185	190	210	230	255		285	310	355	425	460		560	690	795
	PN64	190	200	220	240	265		295	320	370	440	475		570	752	819
常温型（H）	PN16/25	535	553	556	698	703		959	969	981	1061	1076		1109	1361	1458
	PN40	540	558	561	703	708		964	974	986	1066	1081		1114	1366	1463
	PN64	545	563	566	708	713		969	979	991	1071	1086		1119	1371	1468
高温型（H）	PN16/25	735	753	756	898	903		1209	1219	1231	1381	1396		1429	1711	1808
	PN40	745	763	766	908	913		1219	1229	1241	1391	1406		1439	1721	1818
	PN64	755	773	776	918	923		1229	1239	1251	1401	1416		1449	1731	1828
H1	PN16/25	95	117	120	139	144		188	208	220	268	278		320	441	465
	PN40	100	122	125	144	149		193	213	225	273	283		325	446	47 0
	PN64	105	127	130	149	154		198	218	230	278	288		330	451	475
H2		87			90
D		225					257						310
压力等级		GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
执行机构		PSL系列、3810系列、DKJ或DKZ系列等

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【电子式三通调节阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
