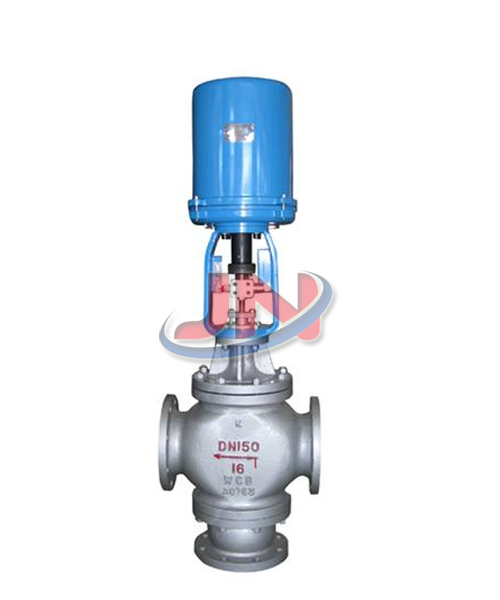

电子式电动三通调节阀

电子式电动三通调节阀无需另配伺服放大器，有入讯号及电源可控制运转，连线简单。调节机构有合流和分流两种作用方式，在某此场合可以替代两个二通阀和一个三通接管而得到广泛应用。
更新时间：2018/11/23

型号：ZDLX
类别：调节阀
价格：700
产地：温州

一、简介：

电子式电动三通调节阀是由3810L系列电子式电动执行机构与三通调节机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有入讯号及电源可控制运转，连线简单。调节机构有合流和分流两种作用方式，在某此场合可以替代两个二通阀和一个三通接管而得到广泛应用。常用于交换器的两相调节及简单的配比调节。

二、主要技术参数：

公称通径DN(mm)	合流		25	32	40	50	65		80	100		125	150	200	250	300
	分流								80	100		125	150	200	250	300
阀座通径DN(mm)			26	32	40	50	66		80	100		125	150	200	250	300
额定流量系数Kv		合流	8.5	13	21	34	53		85	135		210	340	535	800	1260
		分流	8.5	13	21	34	53		85	135		210	340	535	800	1260
公称压力PN (Mpa)			1.6、4.0、6.4
行程L(mm)			16		25			40			60				100
配用电动执行机构型号			3810LSA-20 3810LXA-20		3810LSA-30 3810LXA-30			3810LSA-50 3810LXA-50			3810LSC-65				3810LSC-99
流量特性			直线
可调比R			30：1
法兰尺寸			JB/T79-1994
法兰型式			JB/T79-1994
阀体材质			WCB，0Cr18Ni9

三、执行机构主要技术参数：

型号	额定输出力N	速度mm/sec	技术参数
3810LSA-08	800	4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V(信号线用屏蔽线) 输出开度信号：DC4-20mA 上盖防护等级：相当IP55 隔爆标志：ExdIIBT4
3810LSA-20	2000	2.1
3810LSB-30	3000	3.5
3810LSB-50	5000	1.7
3810LSC-65	6500	2.8
3810LSC-99	10000	2.0
3810LXA-08	800	4.2
3810LXA-20	2000	2.1
3810LXB-30	3000	3.5
3810LXB-50	5000	1.7

四、性能指标：

项目			技术性能指标
基本误差%			±2.5
回差%			2.5
死区%			1.0
始终点偏差%	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
额定流量系数误差%			2.5
允许泄漏量L/h			≤1×10-3×阀的额定容量

五、允许压差：

公称通径DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300
允许压差PN(MPa)	0.32	2.20	2.20	1.41	1.38	0.94	0.61	0.51	0..36	0..20	0.19	0.13

六、外形尺寸表：

公称通径	L			行程	D	H1			行程	H
	PN(MPa)					PN(MPa)			常温	中温
	1.6	4.0	6.4			1.6	4.0	6.4	常温	中温
25	185	190	200	16	225	145	150	160	555	707
32	200	210	210	16	225	150	160	170	561	709
40	220	230	235	25	225	160	170	180	660	812
50	250	255	265	25	225	180	190	200	675	827
65	275	285	295	40	255	210	220	220	863	1027
80	300	310	320	40	255	220	230	240	868	1032
100	350	355	370	40	255	245	250	260	872	1036
125	410	425	440	60	255	295	300	300	905	1120
150	450	460	475	60	255	310	320	320	920	1135
200	550	560	570	60	255	370	380	380	950	1165
250	640	660	670	100	415	465	474	474	1203	1440
300	740	760	770	100	415	580	585	585	1265	1502

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【电子式电动三通调节阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
