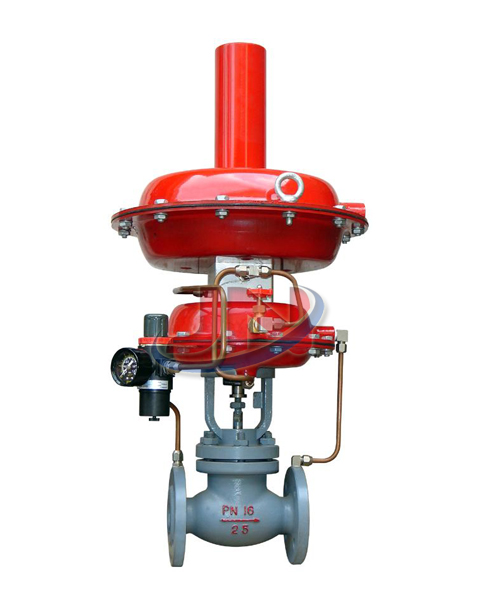

带指挥器调压阀

一、简介：
  带指挥器调压阀无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀芯位置，改变流经阀门介质流量，使阀后压力保持恒定。使用设定压力分段调节从0.5至1000KPA，工作温度-5~100℃，现已广泛应用于连续送气的天然气采输，城市煤气以及冶金、石油、化工等工业生产部门。

二、产品特点：
    1、控制精度高，可比一般ZZY型直接操作型调压阀高一倍左右。
    2、调节压差比大（如阀前0.8MPa、阀后0.001MPa）特别适合微压气体控制。
    3、压力设定在指挥器上实现，因而方便、快捷、省力省时可在运行状态下连续设定。

三、主要零件：
阀体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖:A3、A3钢涂四氟乙烯 不锈钢 填料:丁腈、乙炳、氟、耐油橡胶

四、原理：

  阀前压力经过法兰通过5进入到减压阀4(主要起保持阀前压力稳定)在经过3进入指挥器阀芯10(指挥器阀芯是采用气关方式，阀后压力不在设定值时是开的状态)阀前介质通过指挥器阀芯10到达节流阀9，(主要起分流和平衡作用)进入主阀薄膜执行机构，(主阀薄膜执行机构采用气开设计)打开主阀芯7，阀后压力通过接管11同指挥器薄膜执行机构相连接，检测机构2接受到阀后压力和流量，带动指挥器执行机构向下关闭指挥器阀芯，阀后压力设定通过指挥器1内的调节弹簧恒定设定压力。

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与 订购时的产品【带指挥器调压阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
