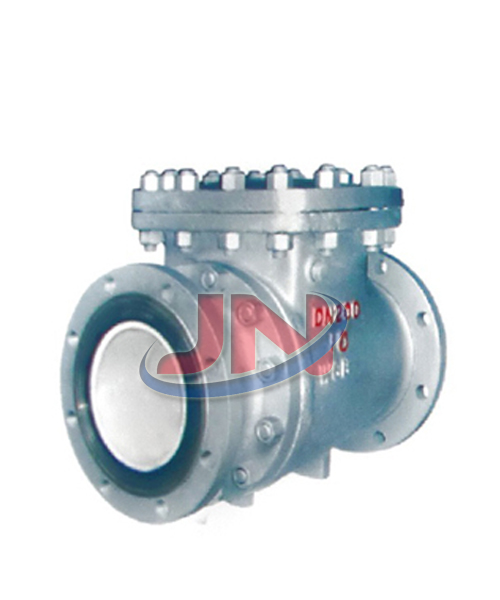

陶瓷止回阀

陶瓷止回阀使用于电厂干灰系统仓泵的进出料门，也可用于矿山、化工等各类有磨损的干灰、水渣等介质管道的止回装置。公称压力有 1.0MPa和1.6MPa，适应温度≤200℃。本阀门闭后任何方向全部密封。阀体阀盖采用WCB铸钢件或不锈钢铸件。密封面采用硬密封件。本阀料口全流通无阻挡物，耐磨性能强，密封性能好，启动负荷小卡灰及结灰现象少。
更新时间：2018/11/24

型号：H44TC
类别：陶瓷阀
价格：700
产地：温州

一、简介:
陶瓷止回阀使用于电厂干灰系统仓泵的进出料门，也可用于矿山、化工等各类有磨损的干灰、水渣等介质管道的止回装置。公称压力有 1.0MPa和1.6MPa，适应温度≤200℃。本阀门闭后任何方向全部密封。阀体阀盖采用WCB铸钢件或不锈钢铸件。密封面采用硬密封件。本阀料口全流通无阻挡物，耐磨性能强，密封性能好，启动负荷小卡灰及结灰现象少。

二、主要零部件材料：

序号	名称	材料
1	阀体	WCB
2	阀座	结构陶瓷
3	主体	WCB
4	阀板	WCB+结构陶瓷
5	摇杆	WCB
6	螺母	25
7	阀盖	WCB
8	流道	结构陶瓷

三、应用规范：

设计与制造		GB/T 12224
连接端尺寸	结构长度	GB/T 12221
	法兰尺寸	JB/T79.1
检验与试验		JB/T 9092
材料	碳钢	GB/T 12229
	不锈钢	Gb/T 12230
标志		Gb/T 12220
供货		Jb/T 7928

四、主要外形和连接尺寸：

DN	PN(Mpa)	L	D	D1	D2	C	H	Z-Φd
100	1.0	292	220	180	156	22	270	8-Φ18
125		330	250	210	184	22	280	8-Φ18
150		356	285	240	211	24	290	8-Φ22
200		495	340	295	266	24	345	8-Φ22
250		622	395	350	319	26	412	12-Φ22
300		698	445	400	370	26	468	12-Φ22
350		787	505	460	429	26	524	16-Φ22
400		914	565	515	480	26	570	16-Φ26
100	1.6	292	220	180	156	22	270	8-Φ18
125		330	250	210	184	22	280	8-Φ18
150		356	285	240	211	24	290	8-Φ22
200		495	340	295	266	24	345	12-Φ22
250		622	405	355	319	26	412	12-Φ26
300		698	460	410	370	28	468	12-Φ26
350		787	520	470	429	30	524	16-Φ26
400		914	580	525	480	32	524	16-Φ30

五、结构图：

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【陶瓷止回阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
