带扳手弹簧全启封闭式安全阀

带扳手弹簧全启封闭式安全阀采用封闭式阀盖和阀帽设计，安全阀开启排放时，介质不会向外界泄漏，而全部通过排泄管排掉，又可防止灰尘等杂质进入阀内，带提升扳手可定期检验安全阀的灵活性和密封性能。
更新时间：2018/11/25

型号：A44Y
类别：弹簧全启式安全阀
价格：700
产地：温州

一、简介：
带扳手弹簧全启封闭式安全阀采用封闭式阀盖和阀帽设计，安全阀开启排放时，介质不会向外界泄漏，而全部通过排泄管排掉，又可防止灰尘等杂质进入阀内，带提升扳手可定期检验安全阀的灵活性和密封性能。弹簧微启封闭式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准按JB/T……94/系列1。

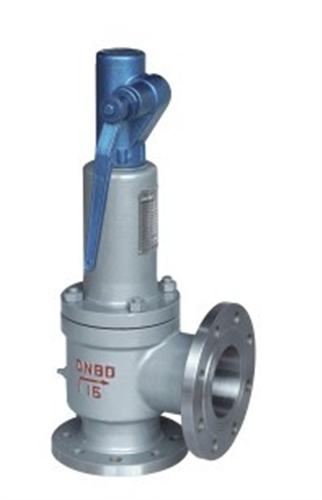

二、外形图：

三、主要零部件材料：

NO.	零件名称	A44Y-C 材料	A44Y-P材料	A44Y-R材料
1	阀体	WCB	ZG1Cr18 Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18 Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18 Ni9Ti	0Cr18 Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18 Ni9Ti	316
5	阀瓣	2Cr13	1Cr18 Ni9Ti	316
6	导向套	2Cr13	1Cr18 Ni9Ti	0Cr18 Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18 Ni9Ti	1Cr18 Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护罩	ZG200-400	ZG200-400	316
13	密封面材料	堆焊Co基硬质合金

四、连接尺寸：

公称通径DN	do	DN′	L	L1	≈H
20	15	25	110	95	307
25	16	32	110	95	307
32	20	40	115	100	311
40	25	50	120	110	330
50	32	65	135	120	340
65	40	80	160	140	426
80	50	100	170	135	438
100	65	125	205	160	557
125	80	150	210	190	641
150	100	175	255	230	656
200	125	250	305	260	795
250	150	300	350	320	995
300	220	400	370	350	1263
350	250	500	500	450	1711
400	280	500	500	450	1780

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【带扳手弹簧全启封闭式安全阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
