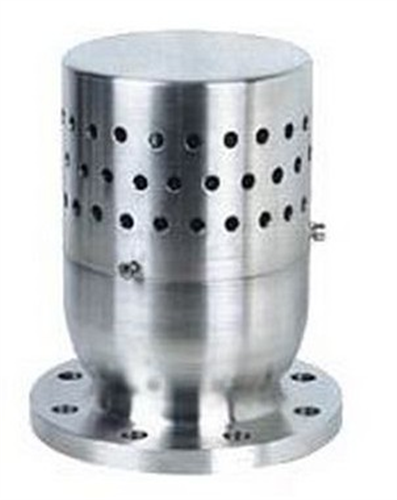

真空负压安全阀

真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气;当容器内负压达到允许值时，该阀自动关闭，从而保护设备及系统。
更新时间：2018/11/25

型号：SFA72W
类别：安全阀
价格：700
产地：温州

一、简介：

真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气;当容器内负压达到允许值时，该阀自动关闭，从而保护设备及系统。真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气；当容器内负压达到允许值时，该阀自动关闭，从而保护设备及系统。安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，此阀自动开启。

二、零部件材料：

NO.	零件名称	SFA72W-P材料	SFA72W-R材料
1	阀体	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节圈	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀盖	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
5	阀杆	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	弹簧	50CrVA	50CrVA包覆氟塑料

三、使用温度和使用介质：

工作温度	≤200℃
适用介质	SFA798W-10P适用于硝酸类介质
适用介质	SFA98W-10R适用于醋酸类介质

四、外形尺寸：

公称通径	尺寸
公称通径	D	D1	D2	Z-d	b	f1	H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
250	395	350	320	12-23	28	3	440

五、安装要求：
（l）额定蒸发量大于0.5t/h的锅炉，至少装设两个先导式安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设先导式安全阀。
　　（2）先导式安全阀应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。
　　（3）先导式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
　　（4）对于额定蒸汽压力小于或等于3.82MPa的锅炉，先导式安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。
　　（5）先导式安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
　　（6）先导式安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排气管底部应装腔作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【真空负压安全阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
