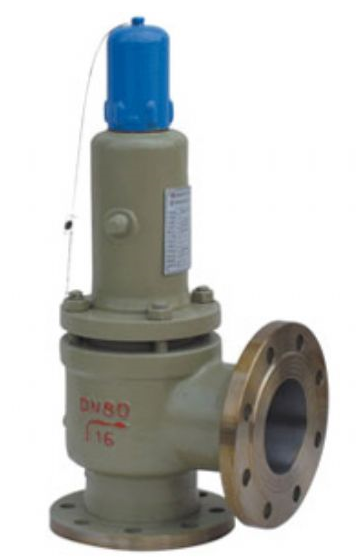

波纹管背压平衡全起式安全阀

一、简介:
  适用于工作温度≤200℃存在不稳定背压或有毒、腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准≤4MPa采用JB/T6……94系列1。＞4MPa采用JB/T……94系列2标准。WA42Y波纹管安全阀是一种用于有毒有害及易燃易爆介质的压力管道及容器作为超压保护装置，采用不锈钢成形波纹管，保证介质零外漏，又可平衡安全阀出口的背压，保证整定压力。安全阀是一种自动阀门，不借助任何外力而是利用介质本身的压力，当压力超过预定值时，自动排出一定数量的介质，以防止系统内压力超过额定的安全值，当恢复正常压力后，阀门再自行关闭，阻止介质继续流出。所以，安全阀的设计是一个系统性问题，既要考虑安全阀本身的有关因素，又要考虑被保护系统的各种情况对zui终的产品的影响。因此，在设计时需要对引起超压的各种因素进行综合分析、判断，只有这样才能确保安全阀设计的合理、安全和可靠。系统对安全阀的基本要求是准确开启、适时全开、稳定排放、及时回座和可靠密封。安全阀的设计主要考虑结构、材料和性能等方面内容。结构设计包括阀体结构、密封结构、阀座结构、阀瓣结构、背压平衡结构、紧急提升机构；材料方面主要考虑介质的可燃性、易爆性、有毒性和腐蚀性以及低温、高温、高压对材料的影响；性能设计包括阀座（喷嘴）、阀瓣、导向套、调节圈、弹簧的优化组合，以及被保护系统的各种情况。

二、产品特点：
全启式结构，排量大
不锈钢成形波纹管设计，保证介质零外漏
平面结构的阀瓣和阀座易于维修和重新加工
整定压力偏差小，可达±3%
选用优质的弹簧钢，保证弹簧的寿命和稳定性
平衡安全阀出口的背压，保证整定压力的准确性

三、执行标准：
设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79 试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928

四、产品型号：
WA42Y-16C（25,40,64,100）
WA42Y-16P（25P,40P,64P,100P）
A42Y-16R（25R,40R,64R,100R）
WA42Y-16R3（25R3,40R3,64R3,100R3）

五、主要尺寸：

六、零部件材料：

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与 订购时的产品【波纹管背压平衡全起式安全阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
