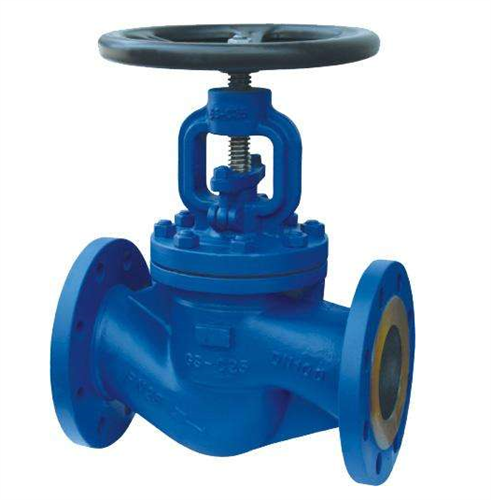

波纹管截止阀

波纹管截止阀是指安装在蒸汽管道上，用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止蒸汽外漏的截止阀。是锅炉蒸汽最理想阀门。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境
更新时间：2018/12/6

型号：WJ41H
类别：截止阀
价格：700
产地：温州

一、特点：
1、波纹管密封截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏;
2、阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长;
3、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准;
4、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油;
5、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。

二、执行标准：
设计规范： BS1873 GB/T 12235 DIN 3356
结构长度： ASME B16.10 GB/T12221 DIN 3202
法兰连接： ASME B16.5 GB/T 9113 DIN 2543-2545
试验与检验：API 598 GB/T 13927 DIN3230

三、性能参数：

型号		WJ41H-16C	WJ41H-25C	WJ41W-16P	WJ41W-25P
工作压力（MPa）		1.6	2.5	1.6	2.5
适用温度（℃）		≤425		≤150（保温夹套）
适用介质		无腐蚀性介质		腐蚀性介质
材料	阀体、阀盖、闸板	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	铬不锈钢或碳钢堆焊硬质合金		铬镍钛不锈钢
	填料	柔性石墨或夹不锈钢丝柔性石墨		柔性石墨或夹不锈钢丝柔性石墨
	波纹管	奥氏体不锈钢		奥氏体不锈钢

四、主要外形和连接尺寸：

公称通径	主要外形尺寸和连接尺寸
公称通径	L	D	D1	L1	L2	H	D0
WJ61H-16C WJ61H-25 WH61H-40 WJ61W-16P WJ61W-25P WJ61W-40P
15	110	34	22.5	10	18	214	22.5
20	130	40	28.5	11	18	242	28.5
25	140	48	34.5	12	20	245	34.5
32	160	56	43	14	22	296	43
40	180	64	49	15	25	337	49
50	230	85	61	18	28	342	61

五、结构图：
