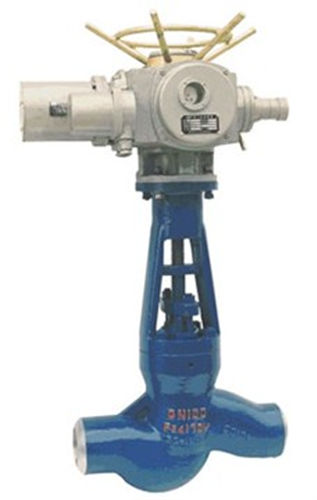

高温高压电动截止阀

高温高压电动截止阀可以根据不同的压力,不同的温度,采用特殊的结构和相应的密封,试压采用工作压力的1.5倍试压,确保阀门在工作压力的状态下不会发生泄漏,同时保证在相应的温度下,密封不会发生变形,不会发生密封不严的现像。
更新时间：2018/12/6

型号：J961Y
类别：截止阀
价格：700
产地：温州

一、简介：
高温高压电动截止阀可以根据不同的压力,不同的温度,采用特殊的结构和相应的密封,试压采用工作压力的1.5倍试压,确保阀门在工作压力的状态下不会发生泄漏,同时保证在相应的温度下,密封不会发生变形,不会发生密封不严的现像。焊接式电站截止阀,是电力,电气,机电设备工程,电控设备工程中应用最多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J61H/Y型，外表美观，密封性能好，耐压高，拆装维护方便，深得广大新老客户的好评。

二、主要特点：
阀门与管路连接采用焊接式结构。
密封面不易磨损、擦伤，密封性能好，寿命长。
结构紧凑，启闭性好、高度小、维修方便。
适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。

三、技术参数：

产品型号	公称压力	试验压力		工作压力			工作温度(℃)	适用介质
产品型号	公称压力	壳体强度	密封	P54	P55	P57	工作温度(℃)	适用介质
J961H/Y-100	10	15	11				≤450	水、蒸汽、油品
J961H/Y-200	20	30	22
J961H/Y-250	25	38	28
J961H/Y-320	32	48	36
J961Y-P54/100V		30	22	10			≤540	蒸汽
J961Y-P54／140V		38	28	14
J961Y-P54／170V		48	36	17	10
J961Y-P55／100V		38	28		14		≤555
J961Y-P55／140V		48	36		17
J961Y-P55／170V		53	39			10
J961Y-P57／100V		48	36			14	≤570
J961Y-P57／140V		55	40			17
J961Y-P57／170V		60	44

四、主要零部件材料：

零件名称	阀体	阀盖	阀杆	阀瓣	密封面	填料	阀杆螺母	手轮	紧固体
J61H型	25 WCB	25 40Cr	铬不锈钢铬钼铝钢化	铬不锈钢	铬不锈钢	柔性石墨	铝青铜	可锻铸铁	优质碳钢钼钢
J61Y型	25 WCB	25 40Cr	铬不锈钢铬钼铝钢化	25	硬质合金	柔性石墨	铝青铜	可锻铸铁	优质碳钢铬钼钢
J61 Y-P54型	ZG20CrMolV 12CrlMolV	12C r1MolV	20CrMol V 25CrlMolV	12CrlMolV	硬质合金	柔性石墨	铝青铜	可锻铸铁	铬钼钢
J61 Y-P55型	ZG25CrMol V12CrlMolV	12C r1MolV	20CrMol V 25CrlMolV	12C r1MolV	硬质合金	柔性石墨	铝青铜	可锻铸铁	铬钼钢
J61 Y-P57型	ZGl5CrMolV 12CrlMolV	12CrlMolV	20CrMol V25CrlMolV	12CrlMolV	硬质合金	柔性石墨	铝青铜	可锻铸铁	铬钼钢

五、外形尺寸：

公称通径 DN(mm)	连接尺寸 (mm)
公称通径 DN(mm)	L	D1	D2	D3		H
15	150	17	36	/	375°	518
20	135170	22	42	/	375°	518
25	135170	26	42	/	375°	518
32	170180	31	44	/	375°	560
40	230	38	60	/	375°	545
50(1)	250	50	82	/	32°	728
50(2)	320350	50	82	/	32°	748
65	370260	69	100	110	32°	829
80	400430470	84	108	130	32°	898
100	455560	107	144	165	32°	913

六、结构图：

J961H高温高压电动截止阀 J961H高温高压电动截止阀结构图

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【高温高压电动截止阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
