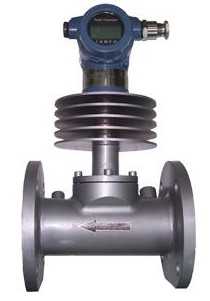

靶式流量计

一、简介：
  靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段。SK-BSL系列智能靶式流量计是在原有应变片式靶式流量计测量原理的基础上,采用了新型电容力传感器转测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。
  靶式流量计采用电容式力传感器的是该新型产品真正实现高精度、高稳定性的关键核心，彻底改变了有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种缺陷,不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

二、工作原理
  它主要由测量管(外壳)、新型传感器(含阻流元件)、积算显示和输出部分组成。当介质在测量管中流动时，因其自身的动能通过阻流件(靶式流量计)时而产生的压差，并对阻流件有一作用力，其作用力大小与介质流速的平方成正比，阻流件(靶)接受的作用力F，经刚性连接的传递件(测杆)传至传感器，传感器产生电压信号输出，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。简单来讲就是根据流体推动靶片产生的力的大小来测量流量的。

三、特点：
1、整台仪表结构坚固无可动部件，插入式结构,拆卸方便；
2、可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；
3、整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa 高压；
4、仪表内设自检程序，故障现象一目了然；
5、传感器与被测介质接触,不存在零部件磨损,使用安全可靠；
6、可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；
7、具有多种安装方式供选择，如选择在线插入式，安装费用低；
8、具有一体化温度、压力补偿，直接输出质量或标方；
9、具有可选小信号切除、非线性修正、滤波时间可选择；
10、能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量；
11、计量准确，精度可达到0.2%；
12、重复性好，一般为0.05%～0.08%，测量快速；
13、压力损失小，仅为标准孔板的1/2△P 左右；
14、抗干扰，抗杂质能力特强；
15、可根据实际需要更换阻流件（靶片）而改变量程；
16、低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；
17、安装简单方便，极易维护；
18、多种输出形式，能远传各种参数；
19、抗震动性强，一定范围内可测脉动流

四、结构图：

五、选型表及型号说明：

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与 订购时的产品【靶式流量计】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
