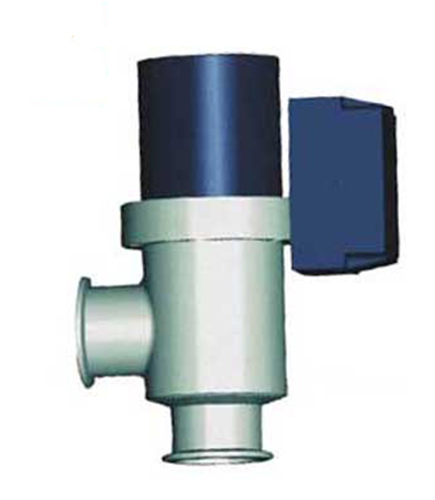

高真空挡板阀

高真空挡板阀（又称角阀）是用于真空系统中用来切断或接通气流之用。传动部件采用螺杆传动升降阀板，动作轻巧、工作可靠。GD-J为角通型式,GD-S为带预抽口的三通型式。适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
更新时间：2018/12/6

型号：GD-J
类别：插板阀
价格：700
产地：温州

一、简介：

高真空挡板阀（又称角阀）是用于真空系统中用来切断或接通气流之用。传动部件采用螺杆传动升降阀板，动作轻巧、工作可靠。GD-J为角通型式,GD-S为带预抽口的三通型式。适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。

二、技术性能：

适用范围(Pa)	2x10⁵^～^1.3x10-4
阀门漏率(Pa.L/S)	≤1.3x10^-6
介质温度（℃）	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
安装位置	任意

三、连接及外形尺寸：

型号	通径(DN)	ΦD	ΦB	H	A	ΦW	法兰标准
GD-J10/KF	10	30	12.2	122	30	36	GB4982
GD-J16/KF	16	30	17.2	132	40	36
GD-J25/KF	25	40	26.2	158	50	50
GD-J40/KF	40	55	41.2	180	65	56
GD-J50/KF	50	75	52.2	278	70	100	/

四、连接及外形尺寸：

型号	通径(DN)	ΦD	ΦB	H	A	ΦW	n-ΦC	DNy(预抽口)	法兰标准
GD-J50	50	110	90	278	70	100	4-Φ9	/	GB/T6070
GD-J63	63	130	110	390	88	160	4-Φ9
GD-J80	80	145	125	432	88		8-Φ9
GD-J100	100	165	145	460	108		8-Φ9
GD-J(S)150	150	220	195	636	138	200	8-Φ11	DN40(GB4982)	JB919
GD-J(S)160	160	225	200	636	138		8-Φ11		GB/T6070
GD-J(S)200	200	285	260	788	200		12-Φ11	DN50(GB/T6070)
GD-J(S)250	250	335	310	820	208	250	12-Φ11	DN63(GB/T6070)
GD-J(S)300	300	380	350	980	250	250	8-Φ14	DN80(GB/T6070)	JB919

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【高真空挡板阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
