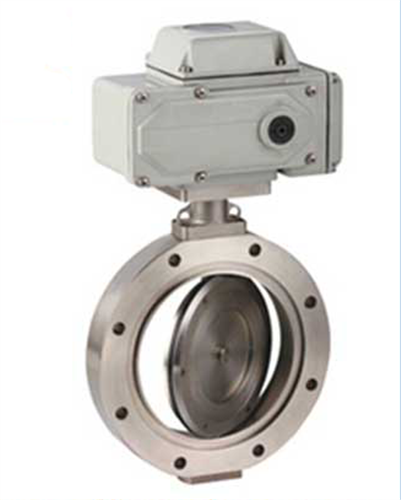

电动高真空蝶阀

一、简介：
  电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。适用的工作介质为空气和非腐蚀性气体。
  电动高真空蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。本蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

二、使用过程中温度影响：
    1、高温
    在蠕变温度范围内使用时，由于法兰、螺栓和垫片发生松弛，引起螺栓预应力减少，法兰连接处在有温度梯度条件下也可能导致此种现象，从而降低法兰连接的承载能力，引起泄漏。在温度升高时，特别是在PN1.6，2.5MPa条件下，应注意法兰连接可能出现的泄漏。
    2、低温
    在低于-29'C的温度时，一些材料的韧性与抗冲击能力明显下降，在这种情况下，使用压力不能大于该温度下相应的压力值。
    3、介质的热膨胀
    在某些情况下，双密封阀座的密封设计能同时经受相邻管道在阀盖部分上两个方向的压差，当阀盖部分充满介质，并引起温度升高时，就会导致阀盖部分压力的增加。例如用隔离阀进行冷态水压试验的高温系统，如果在试验后，不全部开启或只部分开启隔离阀来排放阀盖部分的介质，滞留的介质在系统开始运转时可能被加热，用户应提出或要求提供设计(安装)措施和使用规程，以保证阀门的压力不超过本标准所许用的相应温度的压力。
    偏差
    本标准规定的压力-温度等级是在相应温度下允许使用的zui高压力，仅在下列情况下允许有偏差：
    1、安全阀、减压阀或安全膜片，在规定的时间内，压力不能超过本标准规定的压力-温度等级的10％。
    2、其他偏差

三、技术参数：

四、结构图：

五、外形尺寸：

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与 订购时的产品【电动高真空蝶阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
