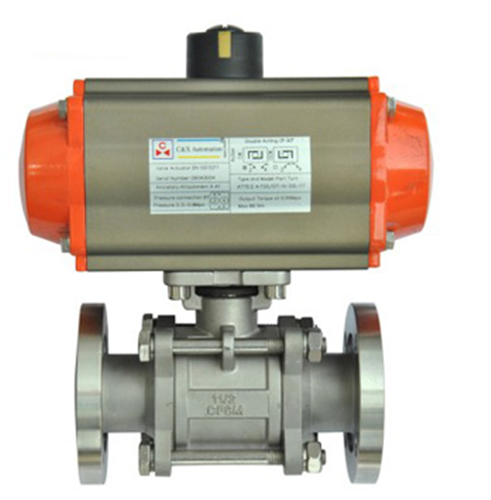

气动真空球阀

气动真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。
更新时间：2018/12/6

型号：GUQ
类别：球阀
价格：700
产地：温州

一、简介：
气动真空球阀分为三种不同的连接形式，按照GB6070标准的活套法兰连接、按照GB4982标准的快卸法兰连接和螺纹式连接适用真空范围：0.6×106～1.3×10-4pa。用于真空系统中接通或切断管路的介质流。该阀为直通式手动球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。适用的工作介质为带酸、碱性的气体或液体。气动真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。

二、特点：
1、对于不同的目的和工况，可方便选用不同的材料予以解决。
2、可在高真空状态下使用，也可在低压的系统下使用，达到正负压同用的优点。
3、不仅结构简单、密封性好、而且安装尺寸小，驱动力矩小，操作简单，易实现快速启闭。
4、可靠的唇形弹性阀座的设计克服了传统阀座没有弹性补偿力、开关力矩大、容易抱死球体的缺陷。

三、结构图：

四、外形及连接尺寸：

型号	DN	G	H	E	L
GUQ-10(G)	10	3/8"	52	105	68
GUQ-16(G)	16	1/2"	64	130	72
GUQ-20(G)	20	3/4"	67	130	82
GUQ-25(G)	25	1"	83	165	90
GUQ-32(G)	32	1-1/4"	89	165	112
GUQ-40(G)	40	1-1/2"	100	190	120
GUQ-50(G)	50	2"	125	190	145
GUQ-63(G)	63	2-1/2"	150	250	185
GUQ-80(G)	80	3"	161	250	210
GUQ-100(G)	100	4"	180	280	268

活套法兰连接(GB6070)

型号	DN	D	Do	H	E	L	n-φc
GUQ-10(F)	10	55	40	52	105	84	4-φ6.6
GUQ-16(F)	16	60	45	64	130	84	4-φ6.6
GUQ-25(F)	25	70	55	83	165	114	4-φ6.6
GUQ-32(F)	32	90	70	89	165	140	4-φ9
GUQ-40(F)	40	100	80	100	190	160	4-φ9
GUQ-50(F)	50	110	90	125	190	170	4-φ9
GUQ-63(F)	63	130	110	150	250	195	4-φ9
GUQ-80(F)	80	145	125	161	250	220	8-φ9
GUQ-100(F)	100	165	145	180	280	280	8-φ9

快卸法兰连接(GB498)

型号	DN	D1	D	H	E	L
GUQ-10(KF)	10	12.2	30	52	105	84
GUQ-16(KF)	16	17.2	30	64	130	84
GUQ-25(KF)	25	26.2	40	83	165	114
GUQ-32(KF)	32	34.2	55	89	165	140
GUQ-40(KF)	40	41.2	55	100	190	160
GUQ-50(KF)	50	52.2	75	125	190	17

五、适用介质：

适用的工作介质为带酸、碱性的气体或液体。
适用的介质温度：标准密封件-25～+120度
耐高温密封件-25～+230度

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【气动真空球阀）】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
