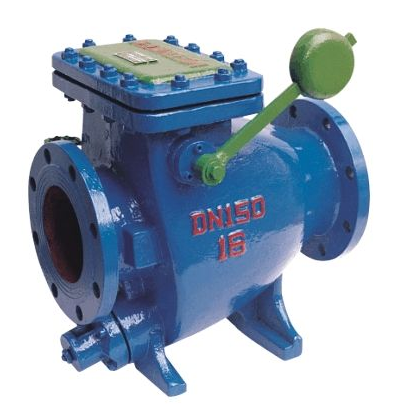

微阻缓闭止回阀

微阻缓闭止回阀用于给排水管道，安装在是水泵出口处用来防止介质逆流和消除破环性水锤，并能有效地减少阀门关闭水锤压力，可保障官网安全运行，它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。
更新时间：2018/8/6

型号：HH44X/HH44H
类别：微阻缓闭止回阀
价格：680
产地：温州

一、徽阻缓闭止回阀-产品介绍

徽阻缓闭止回阀用于给排水管道安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力可保障管网安全运行。静音式止回阀具有阀瓣轻、开度大、节电效果显署流体阻力小、水锤消除机构设计新颖密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

产品名称：	徽阻缓闭止回阀	产品型号：	HH44Z
驱动方式：	手动	连接形式：	对夹、法兰
结构形式：	旋启式	密封材料：	铸铁
压力范围：	1.0～2.5MPa	公称通径：	DN40-DN800
常用材质：	碳钢、不锈钢、灰铸铁	技术咨询：	0577-67333750

二、徽阻缓闭止回阀- 结构示意图

HH44Z徽阻缓闭止回阀-沪山阀门制造（上海）有限公司

三、徽阻缓闭止回阀-主要零件材料：

零件名称	阀体、阀盖	阀瓣	阀轴
材料	灰铸铁、铸钢	钢板、橡胶组合件	不锈钢

四、徽阻缓闭止回阀-主要技术参数：

型号	公称通径 DN(mm)	公称压力 PN(MPa)	试验压力Ps(MPo)		最高工作压力 (MPa)	工作温度	适用介质
			壳体	密封
T 16 HH44X-10 H 25	20-800	1.0	1.5	1.1	1.0	0-80℃(根据用户要求可达200℃)	水、弱腐蚀性介质
T HH44X H		1.6	2.4	1.76	1.6
HH44Z/X		2.5	3.75	2.75	2.5

五、徽阻缓闭止回阀-主要外形尺寸 (法兰连接尺寸：按JB／T79—94)

公称压力 (MPa)	公称通径DN(mm)	尺寸(mm)
公称压力 (MPa)	公称通径DN(mm)	L	H	B
1.0 1.6 2.5	40	200	300	220
	50	230	300	270
	65	290	320	290
	80	310	354	300
	100	350	350	320
	125	400	380	340
	150	480	500	410
	200	500	580	450
	250	600	670	550
	300	700	730	580
	350	800	820	630
	400	900	920	700
	450	1000	950	800
	500	1100	1100	900
	600	1300	1200	990
	700	1400	1550	1120
	800	1500	1700	1300

订货须知：
1、订货前请认真了解本产品— HH44X 徽阻缓闭止回阀 ，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购 HH44X 徽阻缓闭止回阀 时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品（ HH44X 徽阻缓闭止回阀 ）是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
