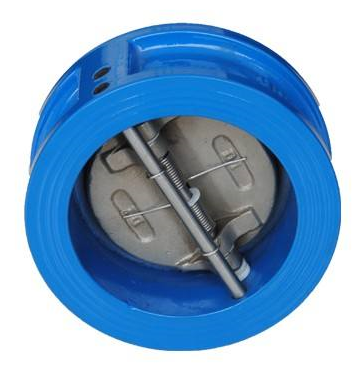

对夹蝶式双瓣止回阀

蝶式i止回阀适用于高层建筑给水管网，有一定化学腐蚀性介质管网、安装空间有限制的管网，还适用于污水管网；
更新时间：2018/8/7

型号：H76X/W/H
类别：衬氟阀门
价格：850
产地：温州

一、蝶式止回阀 应用范围：蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。

二、蝶式止回阀 结构特点：旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。

1 、体积小，重量轻，结构紧凑、维修方便 2 、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭 3 、因速闭作用，可防止介质倒流 4 、阀体结构长度尺寸小，刚性好 5 、安全方便，可用于水平垂直两个方向安装

三、蝶式止回阀 标准规范：

设计制造标准： JB/T 8937 结构长度标准： GB/T 12221-2005 连接法兰标准： GB/T 9113 压力温度等级： GB/T 12224-2005 试验检验标准： GB/T 13927-2008

四、可能发生的故障、原因及消除办法：

1 、阀体和阀盖连接处渗漏 :
(1) 螺母拧得不紧或松紧不均匀 , 可重新调整之。 (2) 法兰密封面上有损伤或积有污物，应进行修整密封面或清除污物。 (3) 垫片损坏，应更换新垫片。

2 、阀瓣与阀座密封面处渗漏 (1) 密封面间夹有污物，可清洗干净。 (2) 密封面有损伤，重新研磨或重新堆焊及加工。

五、蝶式i止回阀--主要零件材料

零件名称	材料
零件名称	H77X-10C	H77H-16C	H77Y-25I	H77W-25C	H77W-16P
阀体、蝶板	铸钢WCB		铬钼钢	铸钢WCB	lCrl8Ni9Ti
阀杆	2Crl3	lCrl8N19Tl	铬钼钢	20r13	lCrl8Ni9Ti
阀体密封副	橡胶	堆焊D507Mo	堆焊硬质合金	WCB	lCrl8Ni9Ti
助关弹簧	lCrl8N19Ti	耐热合金			1Crl8Ni9Ti

六、蝶式止回阀技术参数

试验压力	公称压力 PN （ MPa ）
试验压力	1.6	2.5	4.0
壳体试验	2.4	3.8	6.0
密封试验	1 . 8	2.8	4.4
阀体材料	WCB(C)	CF8(P)	CF8M(R)
工作温度	≤ 425	≤ 100	≤ 100
适用介质	水，蒸气、油品	硝酸类	醋酸类

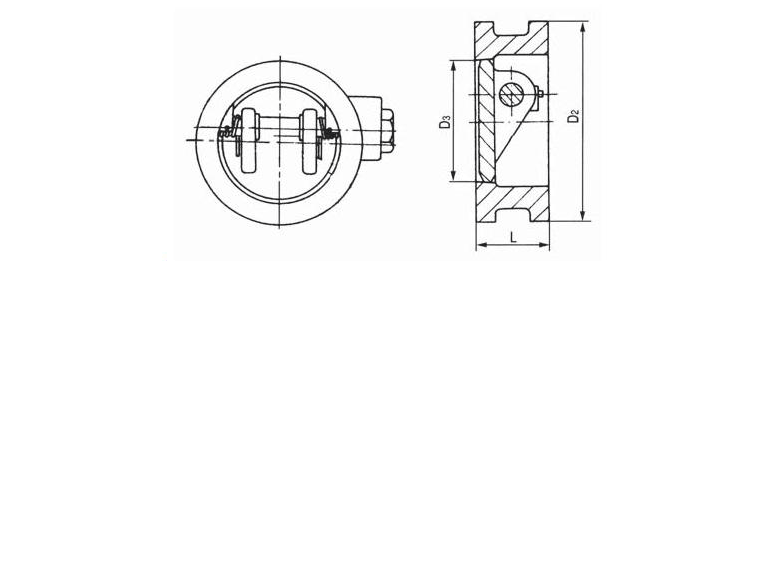

七、蝶式止回阀-主要外形尺寸

公称通径 DN(mm)	L	D
公称通径 DN(mm)	L	1.6	2.5	4 ． 0
15	25	48	48	48
20	31.5	58	58	58
25	35.5	68	68	68
32	40	80	80	80
40	45	90	90	90
50	56	105	105	105
65	63	125	125	125
80	71	140	140	140
100	80	160	165	165
125	110	190	195	195
150	125	215	225	225
200	160	270	285	290
250	200	330	340	350
300	250	385	400	415
