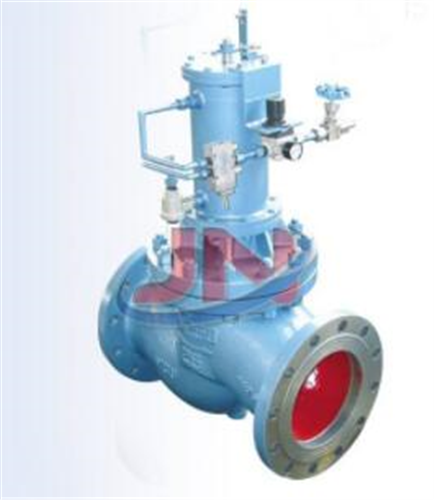

快速抽气逆止阀

抽气快切逆止阀主要用于汽轮机供热管的出口，防止汽轮机突然停机时，蒸汽倒流，造成设备损坏。此系列阀门蝶板采用大角度偏心，启闭行程短，并用气或液压助关，实现快速关闭；采用金属密封结构，加上蝶板受气压或液压助关力，达到截止、止回的目的；三偏心密封结构，开启密封即分离，关闭接触即密封；即使助关或传动卡涩，阀门也可在阀板自重及偏心气流的作用下，可靠关闭，关闭时间均小于0.8秒。
更新时间：2018/8/7

型号：CKH664Y、CKH644H
类别：快速抽气逆止阀
价格：12600
产地：温州

一、快速抽气逆止阀-产品概述

二、快速抽气逆止阀-规格型号

公称通径：DN150~DN1800
公称压力：PN2.5~PN40
适用介质：水、蒸汽、气体、油品等
介质温度：≤425℃
快速关阀：0.3~0.8秒
全开状态最小流阻系数：0.1
可选控制电源：AC220V、DC220V、DC110V、DC24V
远程故障联锁快关
远程信号类型：无源的开关量信号

三、快速抽气逆止阀-参数

产品型号	压力等级	强度试验压力	密封试验压力	适用介质温度	气缸气源压力
H664Y-150Lb	150Lb	3.0Mpa	2.2Mpa	≤425℃	0.6Mpa
H664Y-150LbC6	150Lb	3.0Mpa	2.2Mpa	≤510℃	0.6Mpa
H664Y-300Lb	300Lb	7.5Mpa	5.5Mpa	≤425℃	0.6Mpa
H664Y-600Lb	600Lb	15.0Mpa	10.0Mpa	≤425℃	0.6Mpa
H664Y-900LbC6	900Lb	24.0Mpa	18Mpa	≤510℃	0.6Mpa
H664H-20	2.0Mpa	3.0Mpa	2.2Mpa	≤425℃	0.6Mpa
H664H-50	5.0Mpa	7.5Mpa	5.5Mpa	≤425℃	0.6Mpa
H664H-100	10.0Mpa	15.0Mpa	11.0Mpa	≤425℃	0.6Mpa
H664Y-64C6	6.4Mpa	9.6Mpa	7.1Mpa	≤510℃	0.6Mpa
H664Y-100C6	10.0Mpa	15.0Mpa	11.0Mpa	≤510℃	0.6Mpa
H764H-20	2.0Mpa	3.0Mpa	2.2Mpa	≤425℃	0.6Mpa（液压）
H764H-40	4.0Mpa	6.0Mpa	4.4Mpa	≤425℃	0.6Mpa
H764H-64	6.4Mpa	9.6Mpa	7.1Mpa	≤425℃	0.6Mpa

抽汽快关止回阀主要安装于汽轮机抽汽管路，当汽轮机紧急关闭时，此阀门用来防止管路系统蒸汽和冷凝水倒流导致汽轮机损坏。实现管路的可靠截止，保护系统安全。
本公司生产的抽汽快关止回阀主阀密封面为斜板式三偏心结构，启闭轻松，密封可靠、启动迅速。传动结构紧凑，气缸底部设有缓冲装置，消除快关时对气缸的冲击。气控元件主要采用德国FESOT等国际名牌的产品，占用空间极小。普通启闭操作时，气源由气泵或气罐主机配套泵站提供，快速关闭时，则通过快排阀的快速释放来实现。

【气路系统工作原理】

       气源来自压缩空气（气源压力0.4~0.6Mpa），经过球阀进入二位三通电磁阀，最后经过快排阀进入气缸进气口，止回阀打开。手动换向阀为运行中试验止回阀灵活性用。
      止回阀关闭时，电磁阀断电而关闭，切断气源，快排阀启动，排出气缸下腔空气，止回阀快速关闭。
      电磁阀、空气处理元件等控制部件，按汽轮机厂要求采用美国ASCO进口产品，也可按用户要求配备其它国内外厂家优质产品，以确保优良的性能和高可靠性。

结构特点
1、密封面堆焊Cr13系不锈钢或钴基硬质合金，有良好的耐磨性，密封性能稳定可靠。
2、当介质正向流动时，气缸下腔进气，与重锤共同作用，合阀瓣平衡地处在全开位置。当介质反向流动时，气缸活塞下腔迅速泄压，阀瓣在0.5秒内快速关闭。
3、重锤通过加长杆和拨叉作用于销轴，用以平衡和摇杆的重力矩，防止水锤现象的发生。当介质正向流动时，有助于打开阀门，并在运行中保持阀门的平稳和减少振动。
