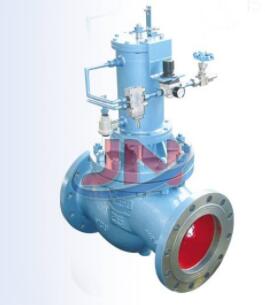

快速抽气逆止阀

快速抽气逆止阀主要用于汽轮机供热管的出口，防止汽轮机突然停机时，蒸汽倒流，造成设备损坏。

快速抽气逆止阀结构特点
1、密封面堆焊Cr13系不锈钢或钴基硬质合金，有良好的耐磨性，密封性能稳定可靠。
2、当介质正向流动时，气缸下腔进气，与重锤共同作用，合阀瓣平衡地处在全开位置。当介质反向流动时，气缸活塞下腔迅速泄压，阀瓣在0.5秒内快速关闭。
3、重锤通过加长杆和拨叉作用于销轴，用以平衡和摇杆的重力矩，防止水锤现象的发生。当介质正向流动时，有助于打开阀门，并在运行中保持阀门的平稳和减少振动。

快速抽气逆止阀气路系统工作原理

       气源来自压缩空气（气源压力0.4~0.6Mpa），经过球阀进入二位三通电磁阀，最后经过快排阀进入气缸进气口，止回阀打开。手动换向阀为运行中试验止回阀灵活性用。
      止回阀关闭时，电磁阀断电而关闭，切断气源，快排阀启动，排出气缸下腔空气，止回阀快速关闭。
      电磁阀、空气处理元件等控制部件，按汽轮机厂要求采用美国ASCO进口产品，也可按用户要求配备其它国内外厂家优质产品，以确保优良的性能和高可靠性。
